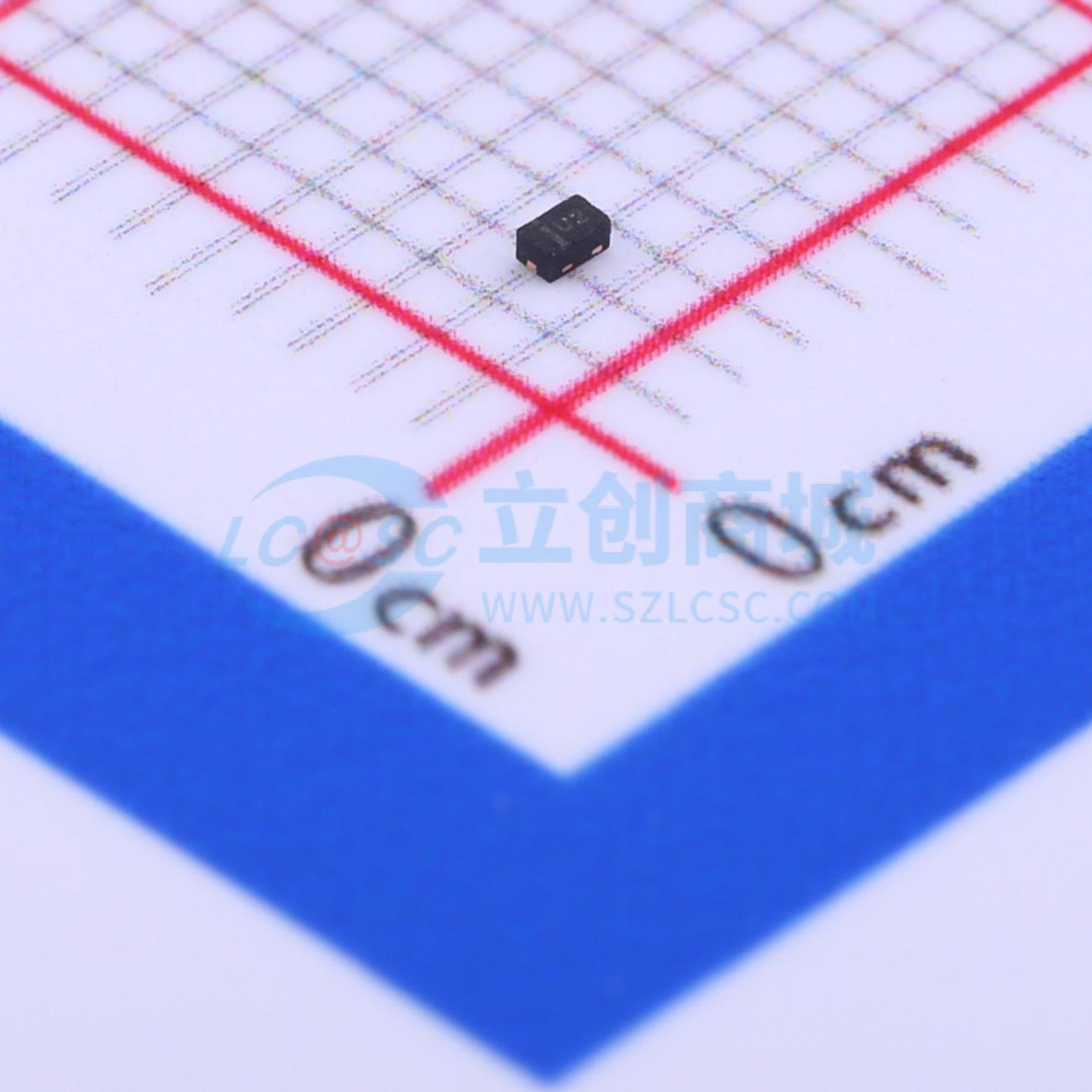

温馨提醒：图片仅供参考，商品以实物为准
SPHV12-01ETG
SPHV12-01ETG
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SPHV12-01ETG
- 商品编号
- C316007
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 13.3V | |
| 类型 | TVS |
商品概述
单向SPHV系列专为便携式应用、LED照明模块、汽车应用和低速I/O设计。它可保护敏感设备免受静电放电（ESD）和其他过电压瞬变的损害。 SPHV系列能够安全吸收超过IEC 61000 - 4 - 2国际标准最高等级（4级，±8KV接触放电）的重复性ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散高达8A（SPHV12）的感应浪涌电流（IEC 61000 - 4 - 5，第2版，tp = 8/20μs）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触，±30kV空气
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷击，IEC 61000 - 4 - 5，第2版8A（tp = 8/20μs，SPHV12）
- 低钳位电压
- 低漏电流
- 小型SOD882封装有助于节省电路板空间
- 侧面外露引线框架有助于验证可焊性（SPHVxx - KTG系列）
- 通过AEC - Q101认证
- 无铅、无卤且符合RoHS标准
应用领域
- LED照明模块
- 移动设备和手持设备
- 便携式仪器
- RS232 / RS485
- 通用I/O
- CAN和LIN总线
