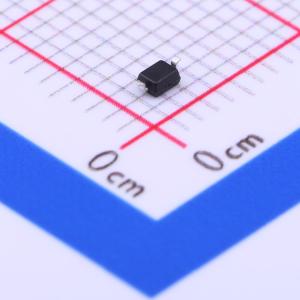

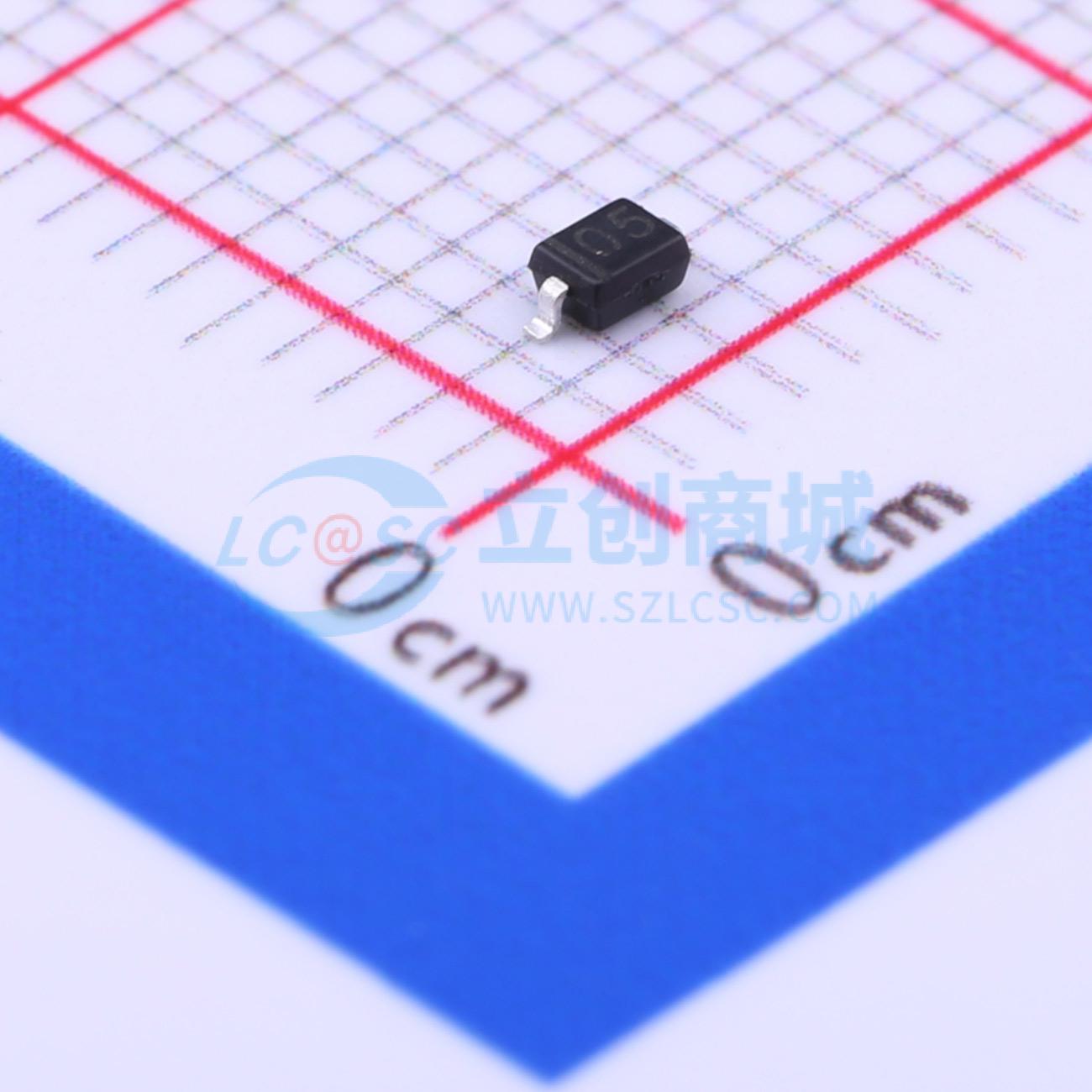

温馨提醒：图片仅供参考，商品以实物为准

SP4021-01FTG

单向ESD 5V截止峰值浪涌电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP4021 系列组件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可抵御静电放电（ESD）和雷电感应浪涌事件。根据 IEC 61000 - 4 - 5 标准（脉冲宽度 tp = 8/20μs），这些器件能够安全吸收高达 25A 的浪涌电流而性能不下降，并且符合 IEC 61000 - 4 - 2 国际标准，具备最低 ±30kV 的 ESD 防护能力。低负载电容和高浪涌能力使其非常适合保护以太网等通信端口以及其他高速数据接口。
品牌名称: Littelfuse(美国力特)
商品型号: SP4021-01FTG
商品编号: C316004
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

SP4021 系列组件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可抵御静电放电（ESD）和雷电感应浪涌事件。根据 IEC 61000 - 4 - 5 标准（脉冲宽度 tp = 8/20μs），这些器件能够安全吸收高达 25A 的浪涌电流而性能不下降，并且符合 IEC 61000 - 4 - 2 国际标准，具备最低 ±30kV 的 ESD 防护能力。低负载电容和高浪涌能力使其非常适合保护以太网等通信端口以及其他高速数据接口。

商品特性

小型 SOD323 封装，适配 0805 焊盘
湿度敏感度等级（MSL - 1）
通过 AEC - Q101 认证
无卤、无铅，符合 RoHS 标准
ESD 防护，符合 IEC 61000 - 4 - 2 标准，接触放电 ±30kV，空气放电 ±30kV
EFT 防护，符合 IEC 61000 - 4 - 4 标准，40A（脉冲宽度 5/50ns）
雷电防护，符合 IEC 61000 - 4 - 5 第二版标准，25A（脉冲宽度 tp = 8/20μs）
低电容 2.5pF（反向电压 VR = 0V）
低泄漏电流
提供单向和双向配置

应用领域

10/100/1000 以太网
计算机及外设
T1/E1/T3/E3 接口
仪器仪表
USB 1.1/2.0 接口
医疗设备
电源端口
USB 3.0 和 3.1 接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	19.6V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	600W
	击穿电压	6.3V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	-
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.5pF
