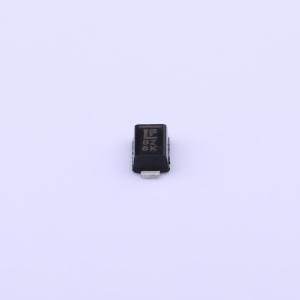

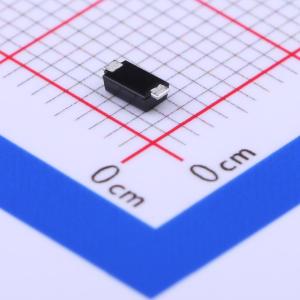

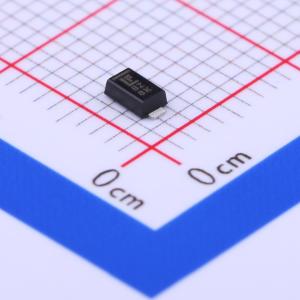

SMF24A

TVS 24V截止峰值浪涌电流：5.1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SMF系列专为保护敏感电子设备而设计，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。与SMA封装相比，SMF封装的占位面积缩小了50%，并且拥有业内较低的封装高度（1.1 mm）。
品牌名称: Littelfuse(美国力特)
商品型号: SMF24A
商品编号: C315999
商品封装: SOD-123FL
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

SMF系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。与SMA封装相比，SMF封装的占位面积缩小了50%，并拥有业内较低的封装高度（1.1mm）。

商品特性

在10/1000μs波形下具有200W的峰值脉冲功率能力，重复率（占空比）：0.01%
与工业标准封装SOD - 123FL兼容
低外形：最大高度为1.1mm
低电感，出色的钳位能力
适用于表面贴装应用，以优化电路板空间
保证高温回流焊接：260°C / 40秒
典型故障模式是因过压或过流导致短路
根据JEDEC JESD201A的表4a和4c进行晶须测试
IEC - 61000 - 4 - 2 ESD 30kV（空气），30kV（接触）
依据IEC 61000 - 4 - 2对数据线进行ESD保护
依据IEC 61000 - 4 - 4对数据线进行EFT保护
快速响应时间：从0V到最小击穿电压VBR通常小于1.0ns
玻璃钝化结
内置应力释放结构
塑料封装的阻燃等级为UL V - 0
符合J - STD - 020的MSL 1级，无铅焊接最高峰值温度260°C
雾锡无铅电镀
无卤且符合RoHS标准
无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC / JEDEC J - STD - 609A.01）

应用领域

-保护手机中的I/O接口、Vcc总线和其他易受影响的电路-保护便携式设备中的I/O接口、Vcc总线和其他易受影响的电路-保护商用机器中的I/O接口、Vcc总线和其他易受影响的电路-保护电源中的I/O接口、Vcc总线和其他易受影响的电路-保护其他消费类应用中的I/O接口、Vcc总线和其他易受影响的电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	38.9V
	峰值脉冲电流(Ipp)	5.1A
	峰值脉冲功率(Ppp)	200W

	属性	参数值
	击穿电压	26.7V
	反向电流(Ir)	1uA
	工作温度	-65℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
