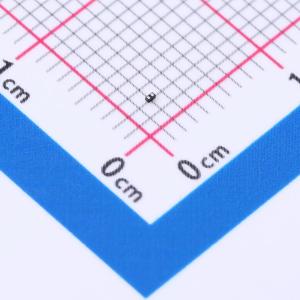

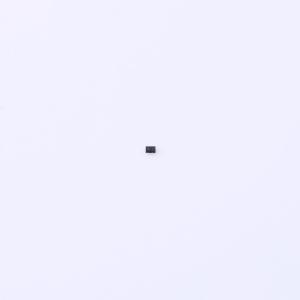

SP1026-01UTG

双向 6V 2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 背对背二极管采用专有硅雪崩技术制造。这些二极管为电子设备提供高静电放电（ESD）保护水平。TVS 可安全吸收 ±30kV（接触放电，IEC 61000-4-2）的重复静电放电冲击，而不会降低性能。此外，每个二极管都可以在极低的钳位电压下安全耗散 5A 的 8/20μs 浪涌电流（IEC 61000-4-5）。
品牌名称: Littelfuse(美国力特)
商品型号: SP1026-01UTG
商品编号: C316002
商品封装: UDFN
包装方式: -
商品毛重: 0.005克(g)

商品参数

商品概述

SP1026背对背二极管采用专有硅雪崩技术制造。这些二极管为电子设备提供了高等级的ESD（静电放电）保护。SP1026 TVS能够安全吸收±30kV（接触放电，IEC 61000 - 4 - 2）的反复ESD冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下安全耗散5A的8/20μs浪涌电流（IEC 61000 - 4 - 5）。

商品特性

ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
雷击，IEC 61000 - 4 - 5第二版，5A（8/20μs）
5V时最大漏电流为0.5μA
采用节省空间的0201封装尺寸
无卤、无铅，符合RoHS标准
μDFN - 2封装尺寸组件

应用领域

移动电话
智能手机
智能手表
平板电脑
便携式导航设备
便携式医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15000个/卷，最小起订量 5 个)

个

起订量：5 个15000个/卷

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	6V
	钳位电压	13.4V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	7.8V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	-
	工作温度	-
	防护等级	IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5
	类型	TVS
	Cj-结电容	15pF
