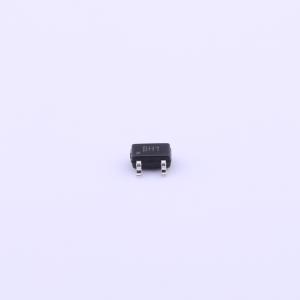

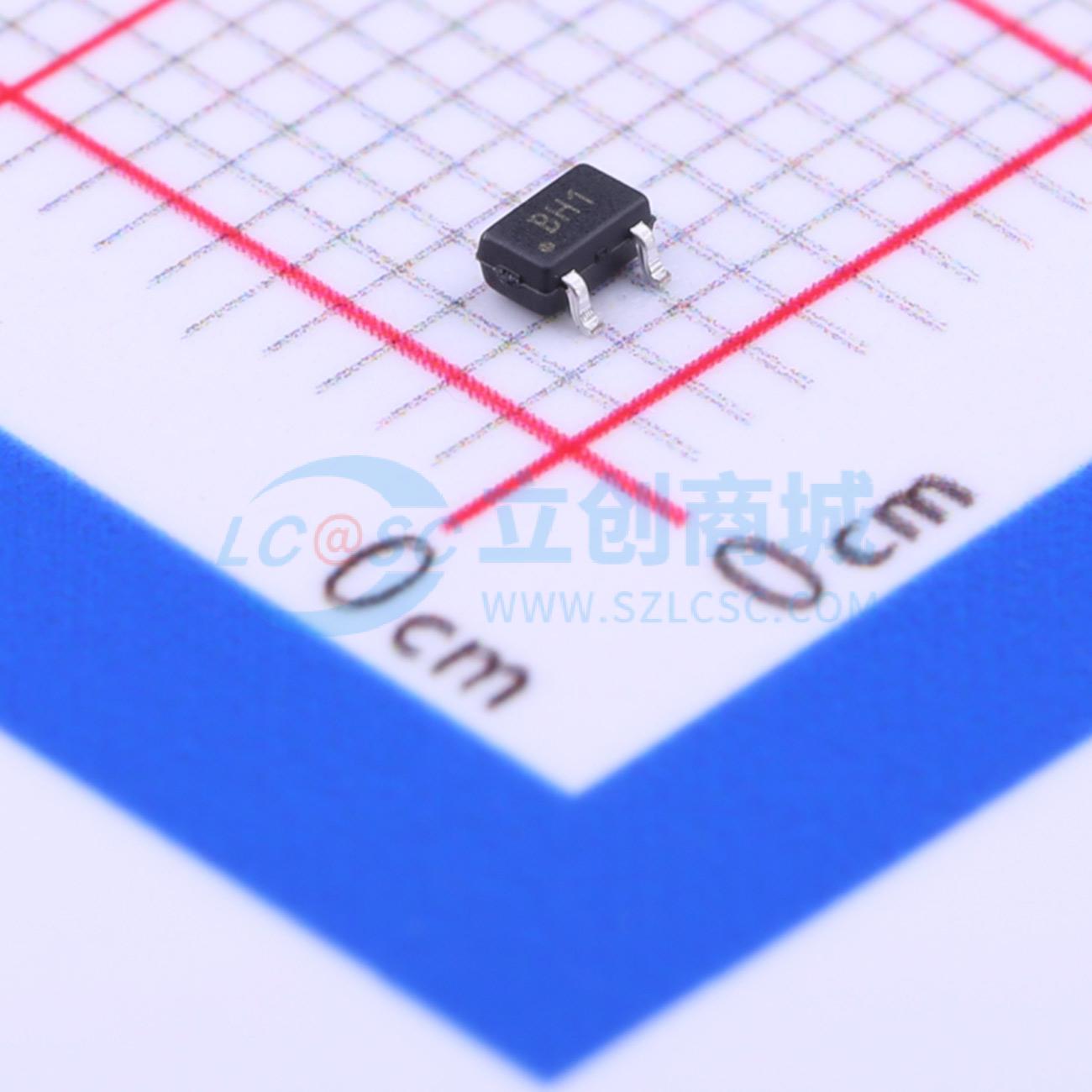

SP1002-01JTG
双向TVS 6V截止 峰值脉冲电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用专有硅雪崩技术制造的背对背齐纳二极管对每个 I/O 引脚进行保护，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的防护。这些耐用的二极管能够在 IEC 61000 - 4 - 2 国际标准规定的最高等级（4 级，±8kV 接触放电）下安全吸收反复的 ESD 冲击，且性能不会下降。其极低的负载电容也使它们非常适合用于保护高速信号引脚
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1002-01JTG
- 商品编号
- C316001
- 商品封装
- SC-70-3
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
采用专有硅雪崩技术制造的背对背齐纳二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级，±8kV接触放电）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
商品特性
- I/O到I/O电容低至5pF（典型值）
- ±8kV接触放电、±15kV空气放电ESD保护（4级，IEC 61000 - 4 - 2）
- EFT保护，IEC 61000 - 4 - 4，40A（5/50ns）
- 5V时漏电流低至0.5μA（最大值）
- 小封装节省电路板空间
- 雷电保护，IEC 61000 - 4 - 5，第2版2A（8/20μs）
- 符合RoHS标准且无铅
应用领域
-计算机外设-移动电话-数码相机-台式机/笔记本电脑-LCD/PDP电视-机顶盒-DVD播放器-MP3/PMP
