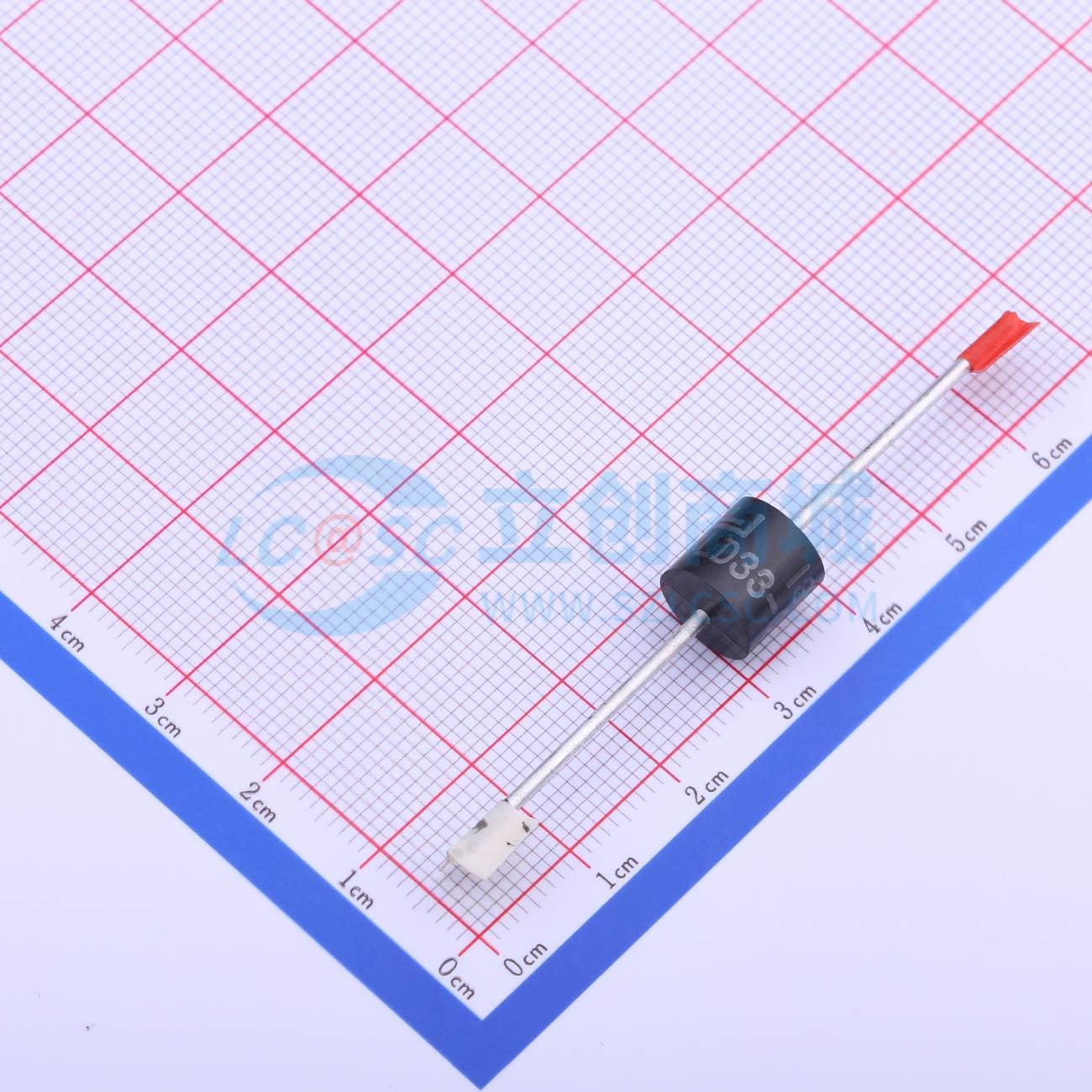

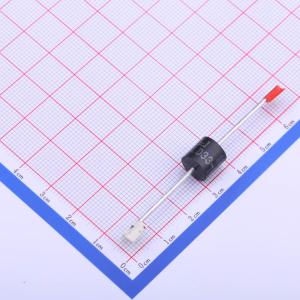

温馨提醒：图片仅供参考，商品以实物为准
SLD33-018
双向TVS 33V截止 峰值浪涌电流：95.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合AEC-Q101标准的SLD系列采用高度可靠的行业标准P600轴向引脚封装，旨在为敏感电子设备提供精确的过压保护。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SLD33-018
- 商品编号
- C315985
- 商品封装
- P600
- 包装方式
- 编带
- 商品毛重
- 1.774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 95.7A | |
| 峰值脉冲功率(Ppp) | 5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 36.7V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
符合AEC-Q101标准的SLD系列采用高度可靠的行业标准P600轴向引脚封装，旨在为敏感电子设备提供精确的过压保护。
商品特性
- 高可靠性应用，符合汽车级AEC-Q101标准，T = 175
- VBR @ T_J = VBR @ 25°Cx(1 + αTx(T_J - 25)) （αT：温度系数，典型值为0.1%）
- P600封装采用玻璃钝化芯片结
- 满足ISO 7637和ISO 16750负载突降测试；在10μs / 150ms波形下，峰值脉冲能力为2200W，重复率（占空比）：0.1%
- 快速响应时间：从0V到VBR最小值通常小于1.0ps
- 出色的钳位能力
- 典型故障模式为过压或过流时短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC-61000-4-2 ESD 30kV（空气），30kV（接触）
- 按照IEC 61000-4-2对数据线进行ESD保护
- 按照IEC 61000-4-4对数据线进行EFT保护
- 低增量浪涌电阻
- 保证高温回流焊接：260°C / 10秒 / 0.375英寸（9.5mm）引脚长度，5磅（2.3kg）拉力
- UL认可的化合物，符合V-0阻燃等级
- 哑光镀锡无铅
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
应用领域
-感性负载开关-交流发电机负载突降
