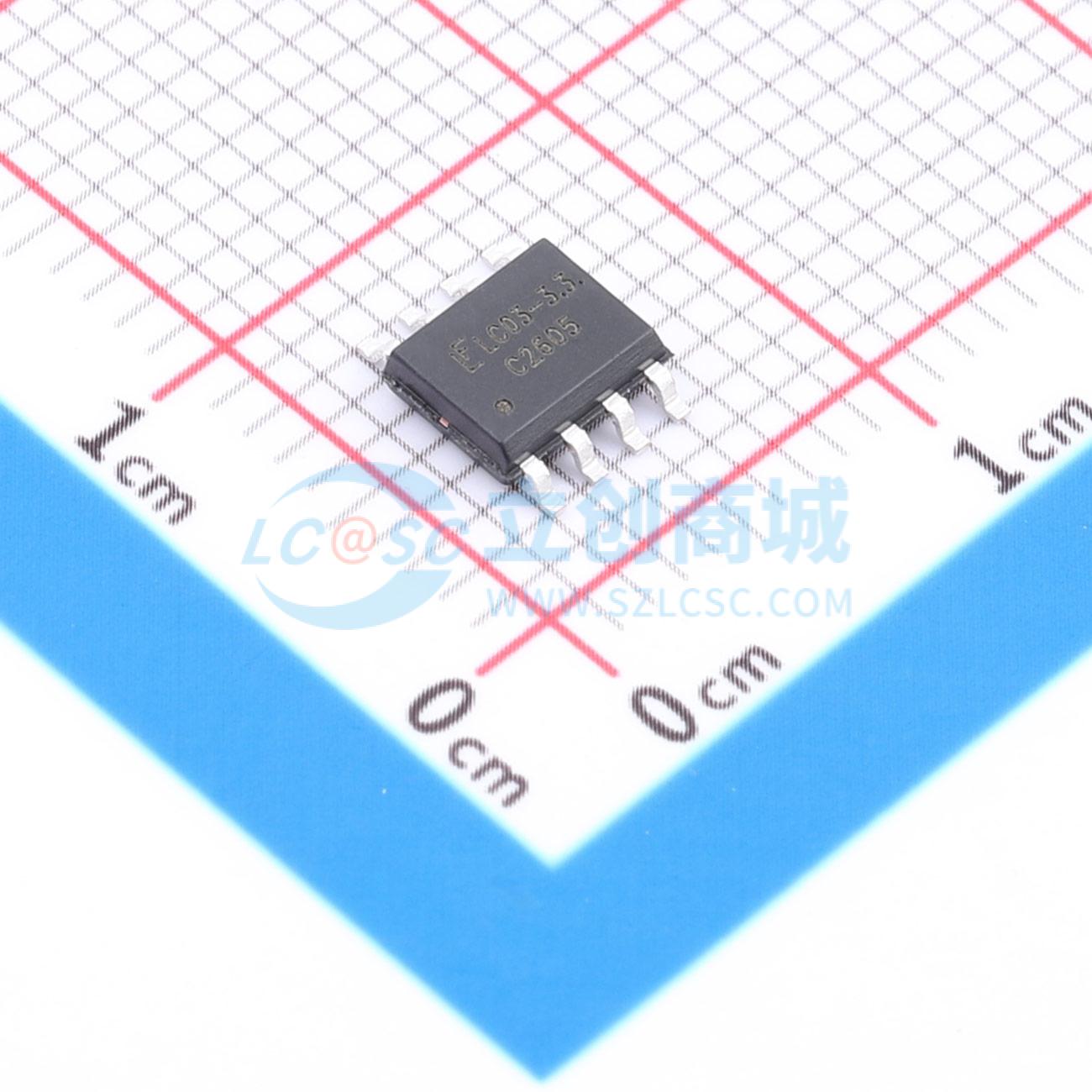

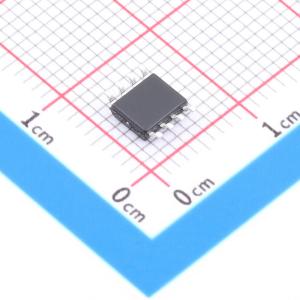

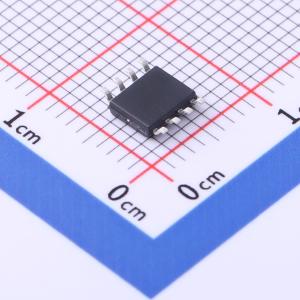

温馨提醒：图片仅供参考，商品以实物为准
LC03-3.3BTG
TVS 3.3V截止 峰值浪涌电流：150A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款 LC03 - 3.3 系列产品可为诸如 10/100/1000 BaseT 以太网和 T3/E3 接口等应用提供过压保护。这款新型保护器将 TVS 二极管元件与二极管整流桥相结合，在一个封装内同时提供纵向和差分保护。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- LC03-3.3BTG
- 商品编号
- C315938
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 150A@8/20us | |
| 峰值脉冲功率(Ppp) | 3.3kW | |
| 击穿电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 12pF |
商品概述
LC03 - 3.3系列可为诸如10/100/1000 BaseT以太网和T3/E3接口等应用提供过压保护。这款新型保护器将TVS二极管元件与二极管整流桥相结合，在一个封装中同时提供纵向和差分保护。这种设计使得电容负载特性相对于器件两端的信号电压呈对数线性关系。这减少了典型固态保护解决方案所导致的互调（IM）失真。应用原理图提供了连接信息，且LC03 - 3.3符合GR - 1089标准，满足电信安装的楼内瞬态抗扰度要求。
商品特性
- 防雷保护，符合IEC 61000 - 4 - 5第二版标准，150A（tP = 8 / 20μs）
- 电快速瞬变脉冲群抗扰度，符合IEC 61000 - 4 - 4标准，40A（tP = 5 / 50ns）
- 低插入损耗，对数线性电容
- 低钳位电压
- SOIC - 8表面贴装封装（JEDEC MS - 012）
- UL 94V - 0环氧模塑
- 符合RoHS标准且无铅
- 湿度敏感度等级（MSL - 1）
应用领域
- T1/E1线卡
- T3/E3和DS3接口
- STS - 1接口
- 10/100/1000 BaseT以太网
