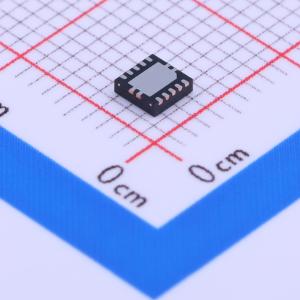

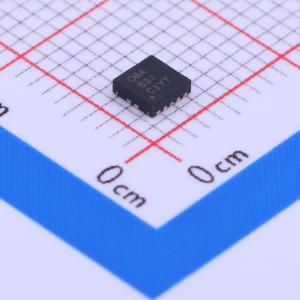

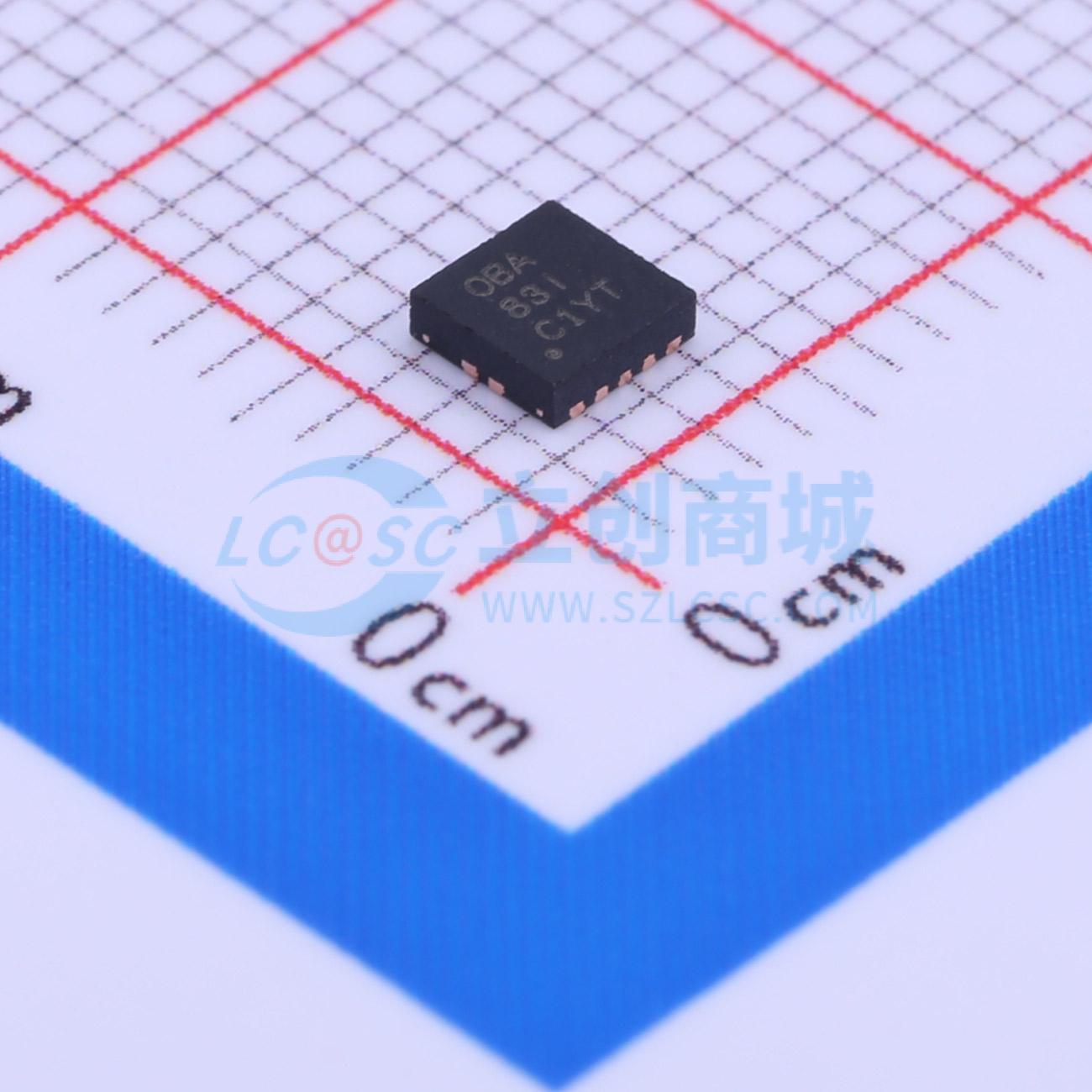

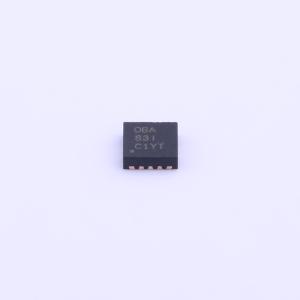

TPS2501DRCR
集成式USB电源开关与升压转换器，具备高速USB兼容电源输出、可调电流限制等功能
- 描述
- TPS2501 高电平有效且具有反向阻断功能的 0.13-1.4A 可调节具有恒定频率升压转换器的 ILIMIT 1.8-5.25V、80mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2501DRCR
- 商品编号
- C314695
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.25V | |
| 输出电压 | 5.1V | |
| 输出电流 | - | |
| 开关频率 | 1MHz；250kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；可调限流 |
应用领域
- 便携式应用，使用单个Li+电池的USB主机，没有原生5V电源供应
