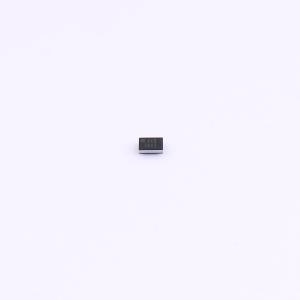

温馨提醒：图片仅供参考，商品以实物为准
BD2204GUL-E2
SD卡电源选择开关IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2204GUL-E2
- 商品编号
- C314699
- 商品封装
- UFBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.7V~4.5V；1.2V~2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 导通电阻 | 120mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
BD2204GUL是一款高端开关IC，内置2个MOSFET电路。开关导通电阻达到120mΩ（典型值）。可通过SEL端子选择存储卡的3.3V电源和1.8V电源。此外，它还内置了电源切换时的同时导通防止功能、断电时防止从输出端到输入端的反向电流的反向电流保护功能，以及用于释放输出端电量的放电电路。
商品特性
- 内置双通道低导通电阻（典型值 = 120mΩ）N沟道MOSFET。
- 可选择3.3V和1.8V并输出。
- 连续电流负载0.5A。
- 电源关闭时具有反向电流保护。
- 防止VIN1和VIN2同时导通。
- 输出放电电路。
- 热关断功能。
- 高电平有效控制逻辑。
- VCSP50L1封装。
应用领域
- 数码相机
- 数码摄像机
- SD卡插槽
