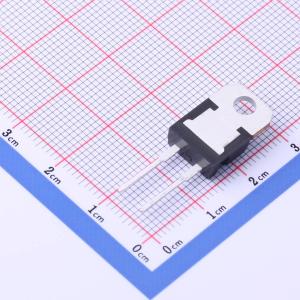

温馨提醒：图片仅供参考，商品以实物为准

STTH15L06D

600V 15A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 600 V、15 A低压降超高速二极管
品牌名称: ST(意法半导体)
商品型号: STTH15L06D
商品编号: C315156
商品封装: TO-220AC
包装方式: 管装
商品毛重: 2.68克(g)

商品参数

商品概述

STTH15L06采用ST Turbo 2 600V技术，封装类型包括TO-220AC、TO-220FPAC、D²PAK。环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为0.4至0.6N·m。评估最大传导损耗可使用公式：P = 0.94×I_F(AV) + 0.017I_F²(RMS)。特别适用于开关电源和工业应用，可用作整流二极管和断续模式PFC升压二极管。

商品特性

超快开关
低反向恢复电流
降低开关和传导损耗
低热阻

应用领域

开关电源
工业应用
整流二极管
断续模式PFC升压二极管

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快恢复/高效率二极管
	二极管配置	-
	正向压降(Vf)	1.55V@15A
	直流反向耐压(Vr)	600V
	整流电流	15A

	属性	参数值
	反向电流(Ir)	15uA@600V
	反向恢复时间(Trr)	55ns
	工作结温范围	-
	耗散功率(Pd)	-
	非重复峰值浪涌电流 (Ifsm)	200A
