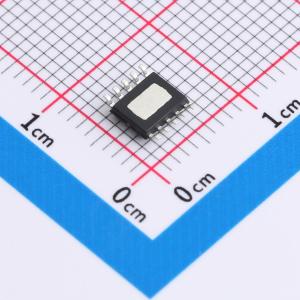

温馨提醒：图片仅供参考，商品以实物为准

HI8001

Hi800X BOOST升压恒压控制驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Hi800X 是一款外围电路简单的BOOST升压恒压控制驱动芯片,适用于2.7-40V输入电压范围的升压恒压电源应用领域。启动电压可以低至2.5V,广泛应用于太阳能、便携式数码产品、锂电升压应用等供电领域。
品牌名称: Hichips(智芯)
商品型号: HI8001
商品编号: C315563
商品封装: ESSOP-10
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

Hi800X是一系列外围电路简单的BOOST升压恒压控制驱动芯片，适用于2.7 - 40V输入电压范围的升压恒压电源应用领域。芯片会根据负载的大小自动切换PWM，PFM和BURST模式以提高各个负载端的电源系统效率。本芯片可以通过EN脚实现低待机关机功能，当EN脚接VIN的时候，系统正常工作，当EN脚位被拉低，系统关机，此时流入芯片内部的电流小于2uA，进入低功耗待机模式。此外芯片还可以通过ROSC脚设置系统开关频率，当ROSC悬空，开关频率为130KHz，当ROSC拉高，开关频率为260KHz，如果需要别的开关频率，可以在ROSC上对地加电阻实现。芯片支持软启动功能，调节SS端口的电容大小，可以改变软启动的时间。芯片支持逐周期的限流保护，输出过压保护以及过温保护，当保护机制被触发时，芯片会及时关闭输出，有效保护电源系统以及输出负载。

商品特性

宽输入电压：2.7 - 40V
高效率：最高可达95%
逐周期限流保护
可编程的软启动
内置过温保护
内置过压保护
支持PWM，PFM以及BURST工作模式
内置40V LDO供电
支持低功耗关机模式
关机电流小于2uA
可设定工作频率
恒压精度E±3%
内驱200mΩ/100V的MOS(Hi8001)
内驱80mΩ/60V的MOS(Hi8002)
封装：ESSOP10

应用领域

移动设备供电
太阳能
音频功放模块供电
锂电升压应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~40V
	输出电压	-
	输出电流	1.5A
	开关频率	130kHz；260kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
