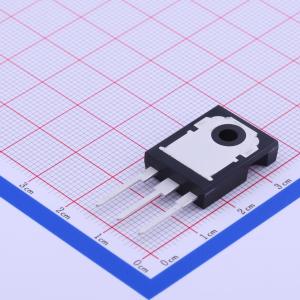

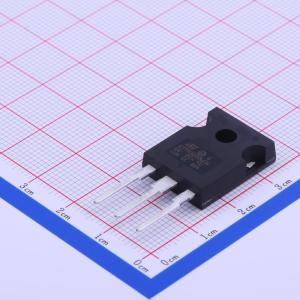

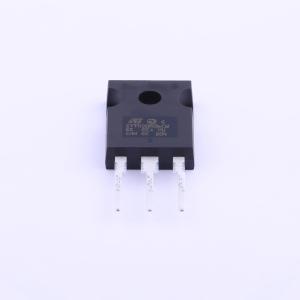

温馨提醒：图片仅供参考，商品以实物为准
STTH30R06CW
耐压:600V 电流:15A 反向恢复时间：50ns
- 描述
- 600 V、30 A双路Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30R06CW
- 商品编号
- C315662
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 2.9V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60uA@600V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
该器件采用ST Turbo 2 600V技术，特别适用于连续模式功率因数校正和硬开关条件下的升压二极管，也可用作电源和其他功率开关应用中的续流二极管。其封装环氧材料符合UL94 V0标准，冷却方式为传导（C）。评估传导损耗可使用以下公式：P =1.16 × I_F(AV) +0.043 × I_F²(RMS)。
商品特性
- 超快开关速度
- 反向电流低
- 热阻低
- 开关和传导损耗降低
- 推荐扭矩值为0.8 N·m
- 最大扭矩值为1.0 N·m
应用领域
- 连续模式功率因数校正中的升压二极管
- 硬开关条件下的升压二极管
- 电源中的续流二极管
- 其他功率开关应用中的续流二极管
