温馨提醒：图片仅供参考，商品以实物为准

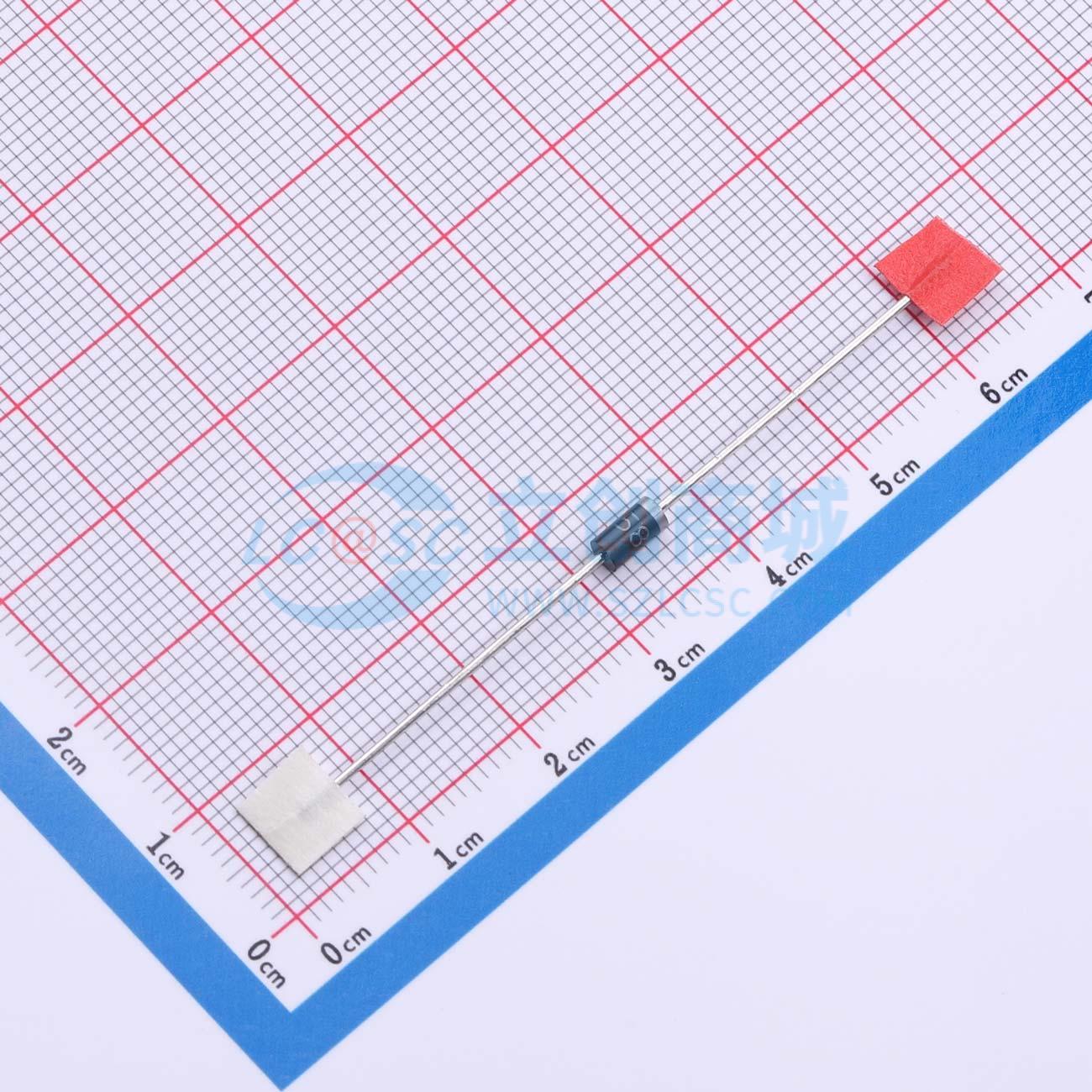

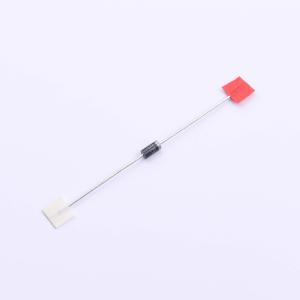

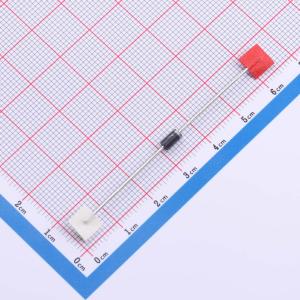

1N5817
20V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Schottky Barrier Rectifier Diodes
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- 1N5817
- 商品编号
- C315569
- 商品封装
- DO-41
- 包装方式
- 编带
- 商品毛重
- 0.31012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 450mV@1A | |
| 直流反向耐压(Vr) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 1mA@20V | |
| 工作结温范围 | -55℃~+125℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品特性
- 平均正向电流 I_F(AV) 为 1A
- 反向重复峰值电压 VRRM 为 20V 至 40V
- 高浪涌电流能力
- 极性：色环表示阴极
应用领域
- 整流器
