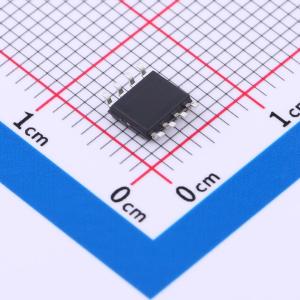

HI7002
HI7002 DC-DC降压恒流驱动IC/内置MOS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC恒流调光IC/内置2.5A MOS-HI7002
- 品牌名称
- Hichips(智芯)
- 商品型号
- HI7002
- 商品编号
- C315561
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
Hi7002是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5V ~ 60V电压范围的降压BUCK大功率调光恒流LED领域。芯片PWM端口支持超小占空比的PWM调光，可响应最小60ns脉宽。芯片采用专利算法，为客户提供最佳解决方案，最大限度地发挥灯具优势，以实现景观舞台灯高辉的调光效果，支持65536级高辉调光。PWM端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片采用专利的平均电流控制算法，输出电流恒流精度 ≤ 3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。芯片通过对LD端口实现模拟调光功能。LD接0.2V ~ 1.2V模拟调光信号输入时，系统为模拟调光模式。LD模拟调光模式下，端口电压低于0.2V时，输出关闭。也可以利用LD的模拟调光特性，配合PWM调光，实现软启动功能。LD、PWM引脚悬空时，建议与VDD引脚短接在一起使用。
商品特性
- 支持高辉调光，65536：1调光比
- 宽输入电压：5V ~ 60V
- 平均电流工作模式
- 高效率：最高可达 95%
- 输出电流可调范围 60mA ~ 2.5A
- 内置80mΩ / 60V的MOSFET
- 内置5V稳压管
- 最大工作频率1MHz
- 恒流精度 ≤ ±3%
- 支持PWM/模拟调光
- 封装：SOP8×
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 高端汽车照明
- LCD背光照明
- 建筑照明
