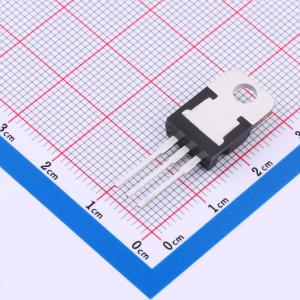

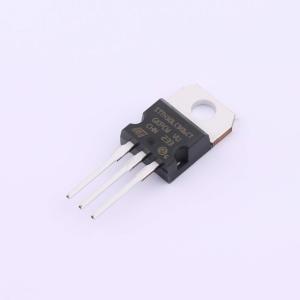

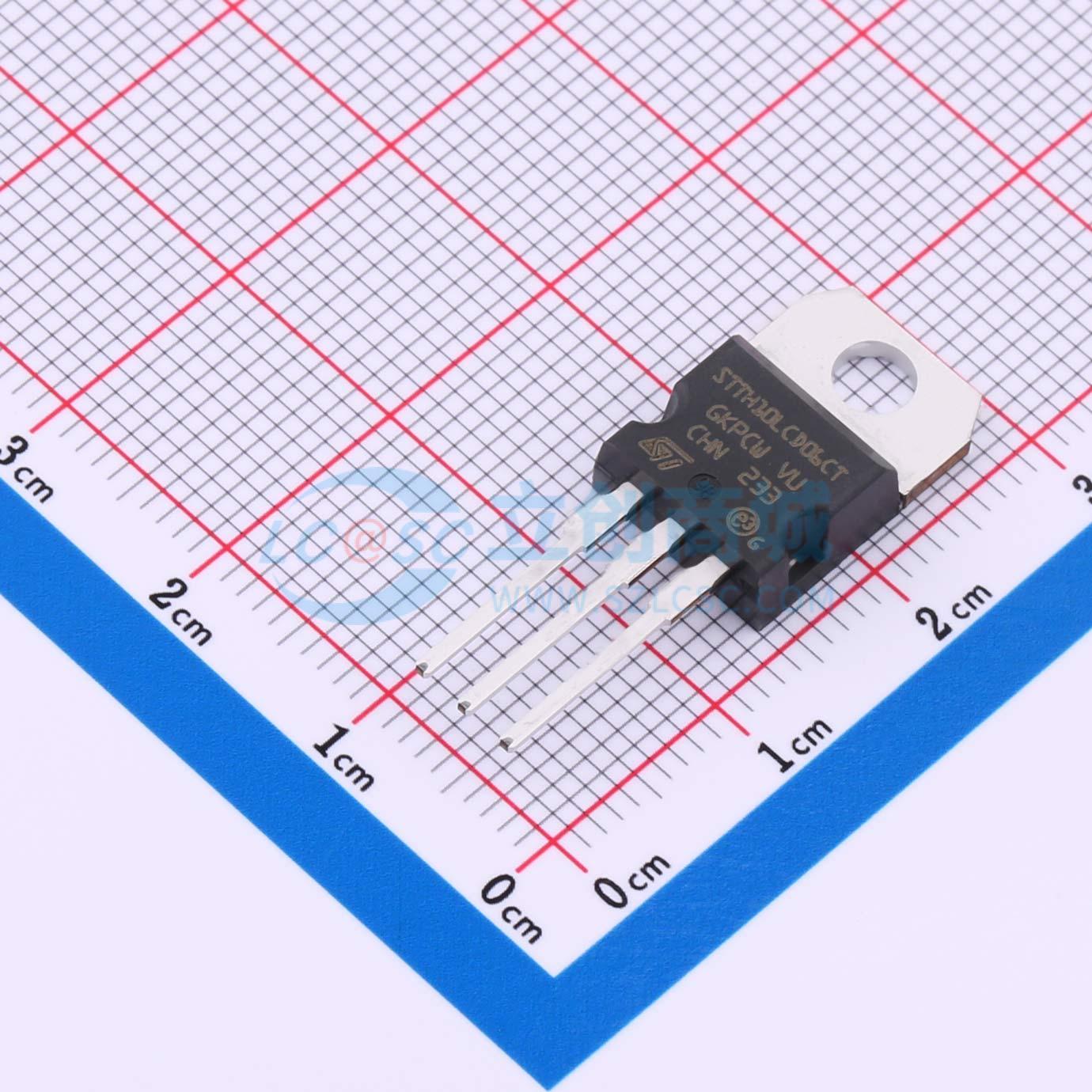

STTH10LCD06CT
才
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、10 A双路交错式Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH10LCD06CT
- 商品编号
- C315147
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2V@5A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA@600V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH10LCD06C采用ST Turbo2技术，特别适用于带有交错式PFC的开关电源。
商品特性
- 超快开关
- 低反向电流
- 低热阻，减少传导和开关损耗
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.4至0.6 N·m
- 传导损耗计算公式：P=1.2×I_F(AV)+0.08×I_F²(RMS)（脉冲测试条件：t_p=5ms，δ<2%；t_p=380μs，δ<2%）
应用领域
- 带有交错式PFC的开关电源
