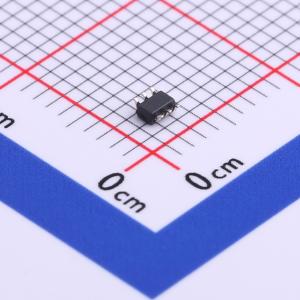

温馨提醒：图片仅供参考，商品以实物为准

TLV61225DCKR

升压型 160mA 700mV~3.3V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV61225 采用 6 引脚 SC-70 封装的单节电池 3.3V 输出电压高效升压转换器
品牌名称: TI(德州仪器)
商品型号: TLV61225DCKR
商品编号: C316456
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

TLV61225可为由单节或双节碱性电池、镍氢电池，或单节锂原电池供电的产品提供电源解决方案。输出电流大小取决于输入输出电压比。该升压转换器基于采用同步整流的滞控拓扑结构，可在静态电流极低的情况下实现最高效率。该器件的输出电压在内部设定为固定的3.3 V。转换器可通过专用使能引脚关断，关断时电池耗电被降至最低。该器件采用尺寸为2 mm × 2 mm的6引脚SC-70封装（DCK），可实现更小的电路板布局尺寸。TLV61225是一款高性能、高效率的升压开关转换器系列产品。为实现高效率，功率级采用同步升压拓扑结构，使用两个主动控制的低RDSon功率MOSFET完成功率开关。该器件由滞环电流模式控制器控制，控制器通过保持电感纹波电流恒定在200mA范围内，并根据输出负载调整该电感电流的偏移量来调节输出电压。如果所需平均输入电流低于恒定纹波定义的平均电感电流，电感电流将进入不连续模式，以在低负载条件下保持高效率。

商品特性

典型工作条件下效率最高可达94%
静态电流为5 μA
工作输入电压范围为 0.7 V 至 3.3 V
关断期间具备直通功能
1.2 V输入下输出电流大于40 mA
典型开关电流额定值为400 mA
输出过压保护
过温保护
固定3.3 V输出电压
采用小型6引脚SC-70封装

应用领域

电池供电应用
1节至2节镍氢或碱性电池供电产品
1节锂原电池供电产品
消费类和便携式医疗产品
个人护理产品

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~3.3V
	输出电压	3.3V
	输出电流	160mA
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
