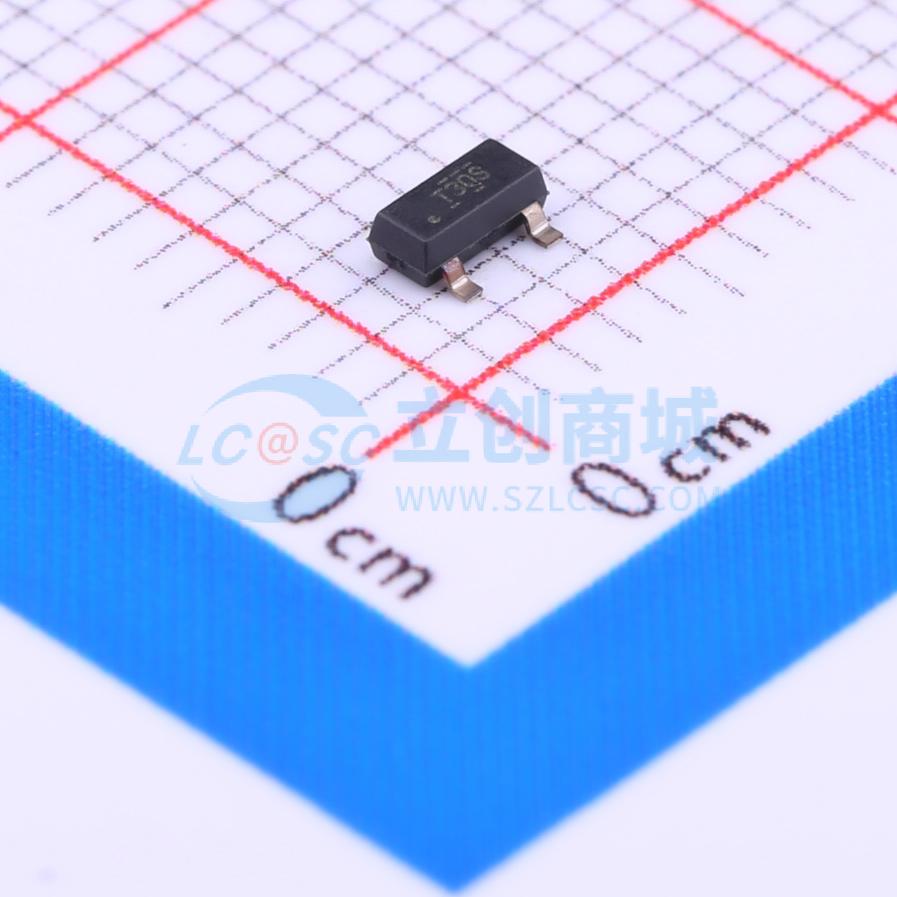

温馨提醒：图片仅供参考，商品以实物为准

TL431QDBZR

2.495V~36V 并联

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL431 可调精密并联稳压器
品牌名称: TI(德州仪器)
商品型号: TL431QDBZR
商品编号: C316457
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.039815克(g)

商品参数

商品概述

TL431和TL432是三端可调节并联稳压器，在汽车级、商用级温度范围内均可满足规定的热稳定性，可以通过两个外部电阻器将输出电压设置为介于约2.5V和36V之间的任意值，输出阻抗典型值为0.2Ω，有源输出电路具有明显的导通特性，适合用于替代许多应用中的齐纳二极管。TL432与TL431功能和电气特性完全相同，仅DBV、DBZ和PK封装的引脚排列不同。器件分为B、A和标准三个等级，25℃下的初始容差分别为0.5%、1%和2%，低输出温漂保证了器件在整个温度范围内具有良好的稳定性，不同等级器件对应不同的运行温度范围。

商品特性

25℃下基准电压容差分为三个等级：B级0.5%，A级1%，标准级2%
输出电压可调节，调节范围为Vref至36V
最高工作温度范围为-40℃至125℃，不同等级对应不同工作温度区间
TL43xB典型温度漂移：C级为6mV，I级、Q级为14mV
输出噪声低
输出阻抗典型值为0.2Ω
灌电流能力为1mA至100mA

应用领域

机架服务器电源
工业交流/直流电源
交流逆变器和变频驱动器
伺服驱动器控制模块
笔记本电脑电源适配器设计
板载稳压器、可调节电源、开关电源

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.495V~36V
	输出电压	2.495V~36V
	输出电流	100mA
	精度	±2%
	温度系数	-

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	1mA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+125℃
	功能特性	-
