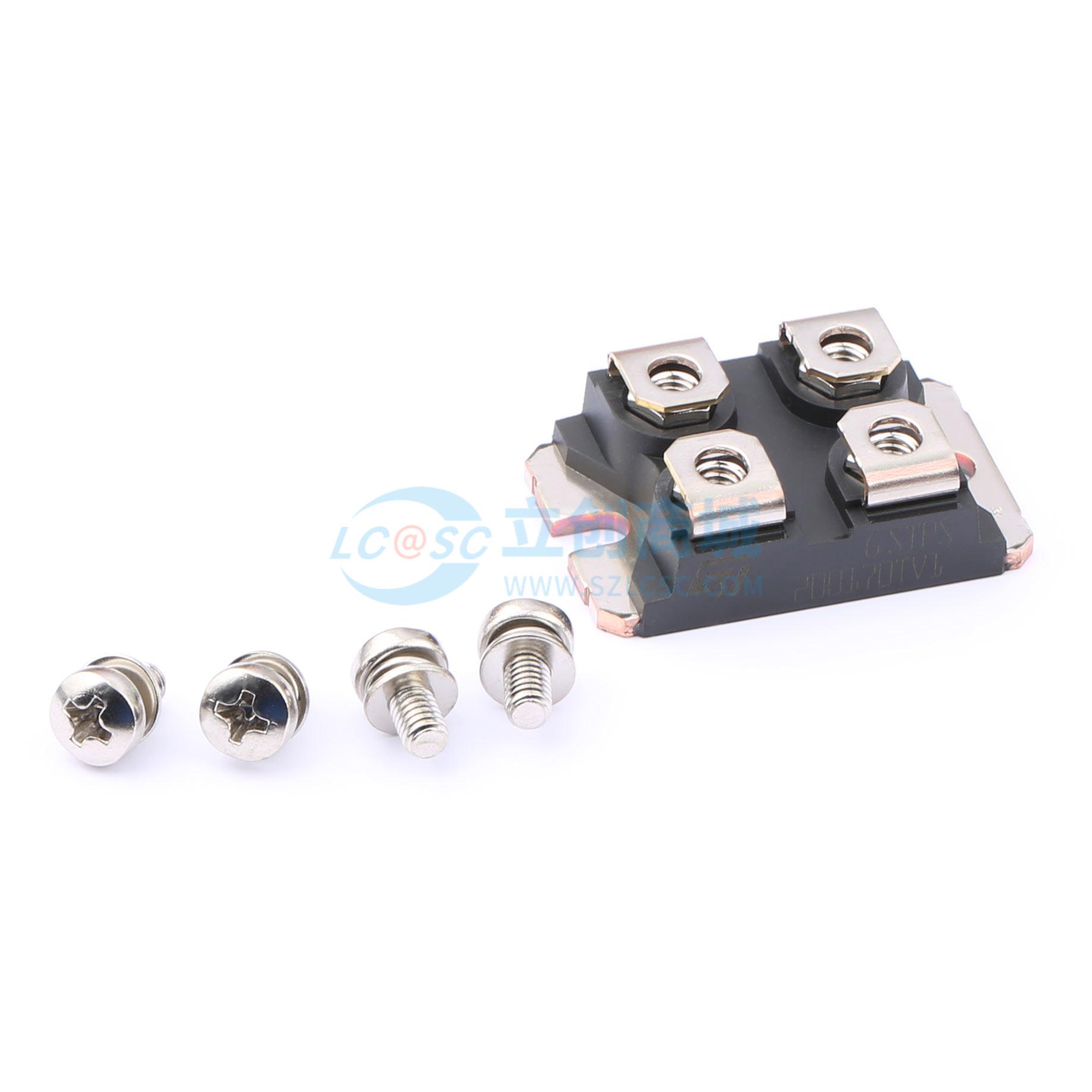

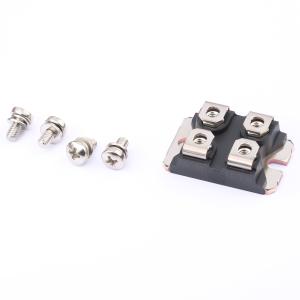

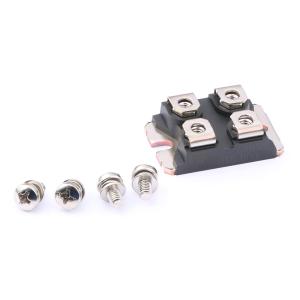

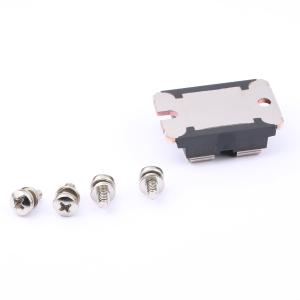

STPS200170TV1
电压:170V 电流:100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 170 V、200 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS200170TV1
- 商品编号
- C2802051
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 830mV@100A | |
| 直流反向耐压(Vr) | 170V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 100A | |
| 反向电流(Ir) | 200uA@170V | |
| 非重复峰值浪涌电流 (Ifsm) | 700A |
商品概述
这款高压肖特基整流器适用于高频开关模式电源。采用ISOTOP绝缘封装，该器件用于应用的次级整流。为评估最大传导损耗，可使用公式：P = 0.5×IF(AV) + 0.0018×IF²(RMS)。
商品特性
- 可忽略的开关损耗
- 雪崩额定
- 低漏电流
- 漏电流与正向压降之间的良好权衡
- ISOTOP绝缘封装：绝缘电压2500 VRMS，电容45 pF
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：1.3 N·m
- 最大扭矩值：1.5 N·m
应用领域
- 高频开关模式电源
- 次级整流应用
