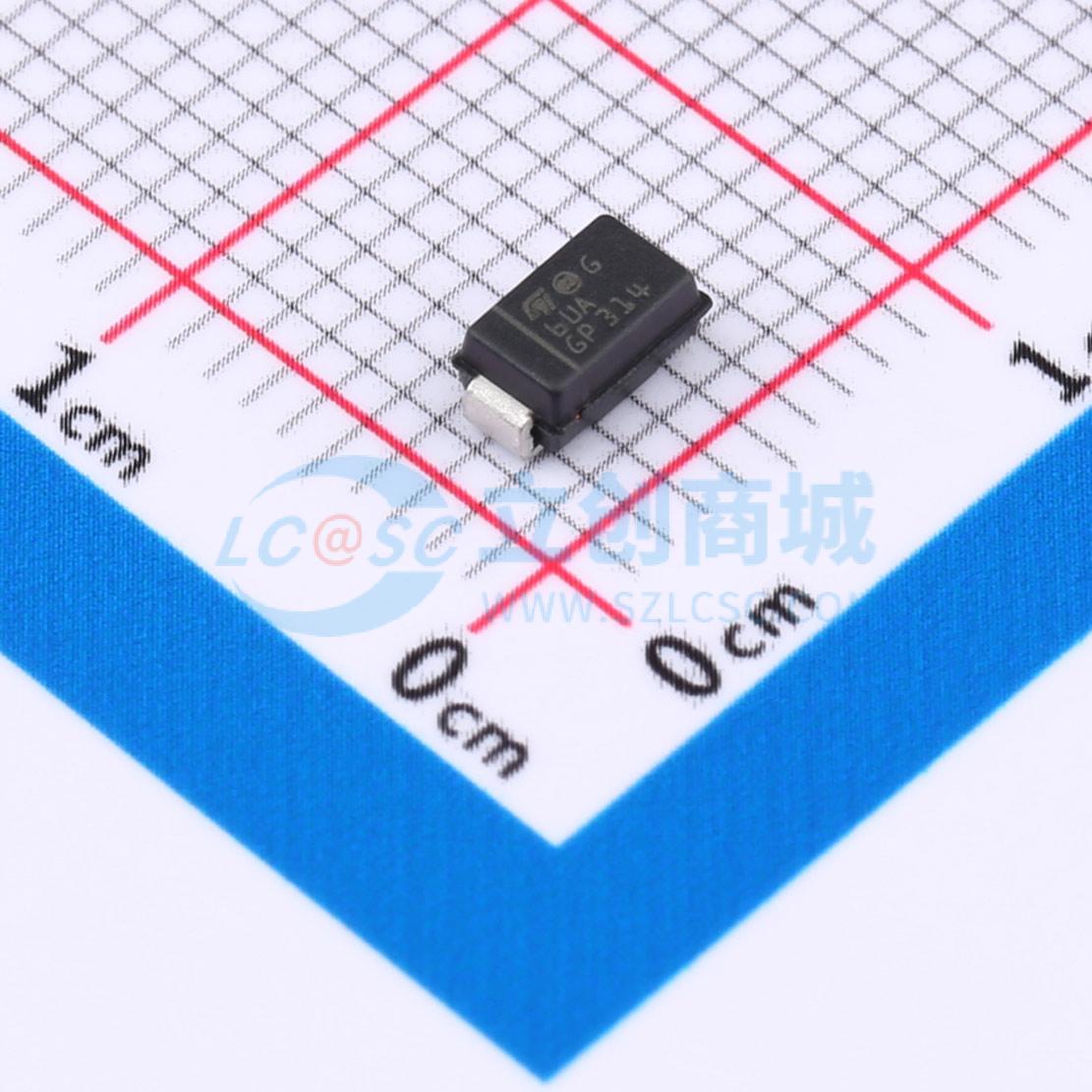

温馨提醒：图片仅供参考，商品以实物为准
SMA6J5.0A-TR
单向TVS 5V截止 峰值浪涌电流：298A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMA6J系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。该器件通常用于防护低于600 W（10/1000 μs）的浪涌。平面技术使其适用于要求低漏电流和高结温以提供长期可靠性和稳定性的高端电路。SMA6J器件采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMA6J5.0A-TR
- 商品编号
- C2802054
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.4V | |
| 峰值脉冲电流(Ipp) | 298A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 20uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6J系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。该器件通常用于防护低于600 W（10/1000 μs）的浪涌。 平面技术使其适用于要求低漏电流和高结温以提供长期可靠性和稳定性的高端电路。SMA6J器件采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：600 W（10/1000 μs）4 kW（8/20 μs）
- 截止电压范围：5 V至85 V
- 单向和双向类型
- 低漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
- 最高工作结温Tj：175 ℃
- JEDEC注册封装外形
- 树脂符合UL94 V0等级
- UL94 V0等级
- J - STD - 020 MSL 1级
- 符合J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026可焊性要求
- 引脚采用雾锡电镀
- 通过JESD - 201 2类晶须测试
- IPC7531焊盘尺寸
- JEDEC注册封装外形
- IEC 61000 - 4 - 4 4级：4 kV
- IEC 61000 - 4 - 2，C = 150 pF - R = 330 Ω，超过4级：30 kV（空气放电）30 kV（接触放电）
