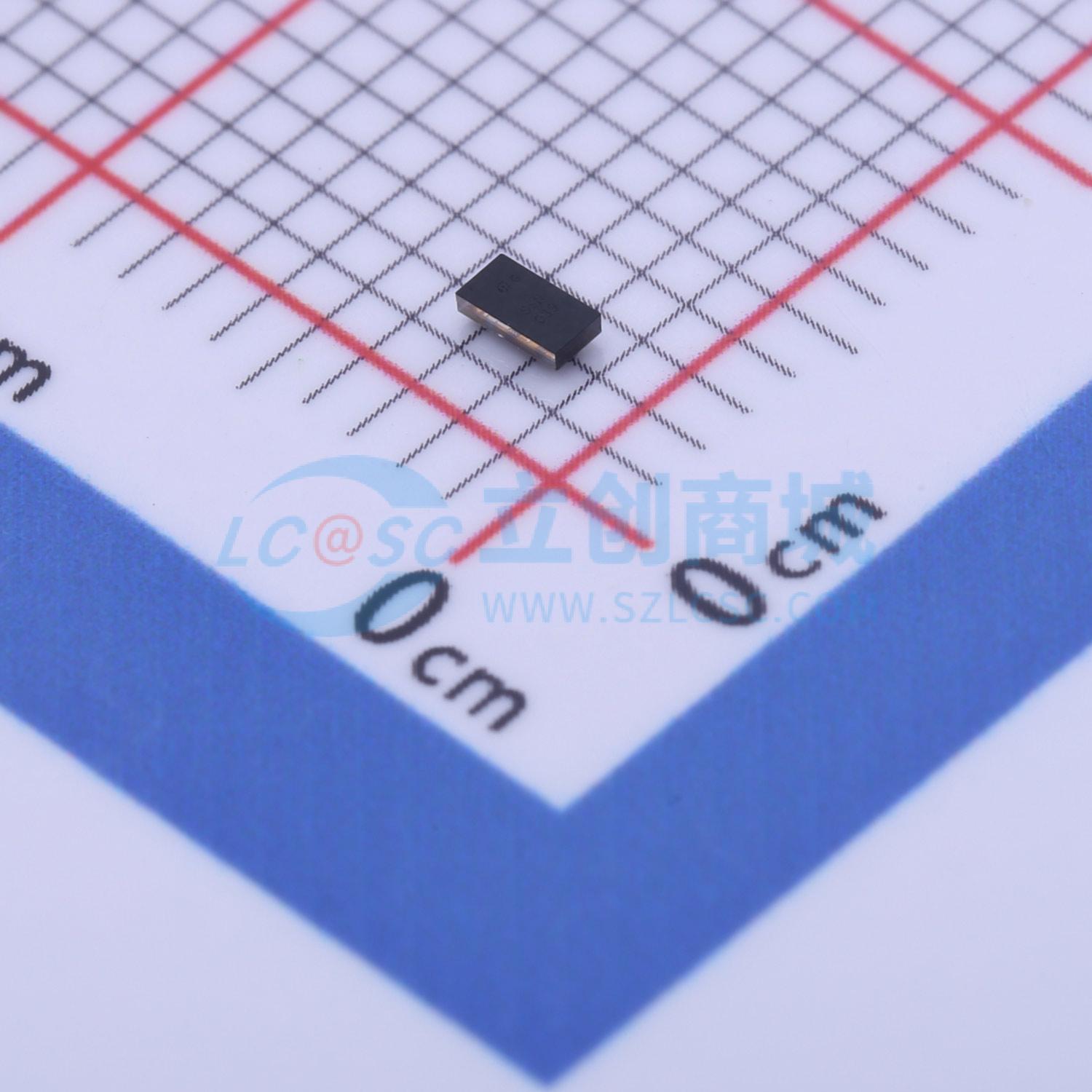

温馨提醒：图片仅供参考，商品以实物为准
BAL-CC1101-01D3
标称50欧姆输入/与CC1101/CC1150共轭匹配的巴伦（868-928 MHz），带集成谐波滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款超小型巴伦，在单片玻璃基板中集成了匹配网络，专为CC1101 / CC1150 TI收发器定制。采用意法半导体IPD（集成无源器件）技术在非导电玻璃基板上进行设计，以优化射频性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BAL-CC1101-01D3
- 商品编号
- C2802063
- 商品封装
- FCBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 779MHz~928MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:100Ω | |
| 插入损耗(最大值) | 1dB | |
| 相位差 | 20° | |
| 幅度差(最大值) | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 15dB | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 1.05mm | |
| 宽度 | 2.02mm | |
| 高度 | 0.63mm |
商品概述
一款超小型巴伦，在单片玻璃基板上集成了匹配网络。该产品专为德州仪器（TI）的CC1101/CC1150收发器定制。 它采用了在非导电玻璃基板上的集成无源器件（IPD）技术，以优化射频性能。
商品特性
- 标称输入50 Ω，与CC1101/CC1150共轭匹配
- 低插入损耗
- 低幅度不平衡
- 低相位不平衡
- 玻璃上覆倒装芯片
- 占用面积小：<2.1 mm²
