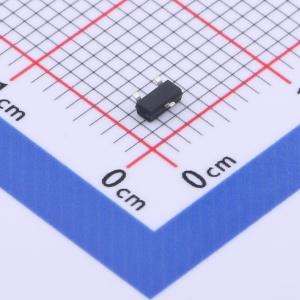

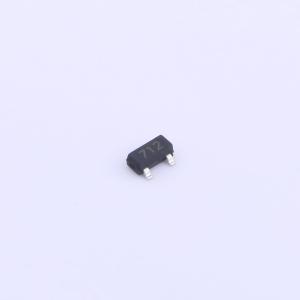

温馨提醒：图片仅供参考，商品以实物为准
MSP712
712 ESD 12V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):400W 最大反向峰值脉冲电流(IPP):12A 最大钳位电压（VC):26V 工作电压（VRWM):7V-12V 击穿电压VBR）:13.3V-7.5V 结电容（CJ）:74PF-45PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSP712
- 商品编号
- C2802269
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品特性
- 400W 峰值脉冲功率（8/20μs）
- 超低泄漏电流：纳安级别
- 工作电压：7V 或 12V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷电）17A（8/20μs）
- 符合 RoHS 标准
应用领域
- 无线系统
- 网络
- 便携式仪器
- RS485 端口
