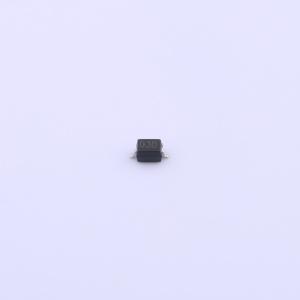

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L1BA-MS
03B 双向ESD 3.3V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):480W 最大反向峰值脉冲电流(IPP):20A 最大钳位电压（VC):24V 工作电压（VRWM):3.3V 最小击穿电压VBR）:4V 结电容（CJ）:100PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESD3V3L1BA-MS
- 商品编号
- C2802277
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 480W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 480W 峰值脉冲功率（tp = 8/20μs）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000-4-2：接触 ±30kV，空气 ±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）；IEC 61000-4-5（浪涌）20A（8/20μs）
应用领域
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 寻呼机
- 外围设备
