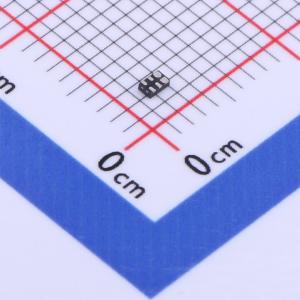

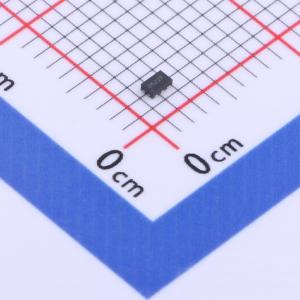

温馨提醒：图片仅供参考，商品以实物为准
MSESD0522P
0522P 双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20μs) PPP:150W VRWM:5V VBR:5.8V VC:15V,IPP=3A CJ：0.5PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD0522P
- 商品编号
- C2802297
- 商品封装
- SLP1610-4
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 150瓦特峰值脉冲功率 (tp = 8/20μs)
- SLP1610-4封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容 (Cj=0.3pF 典型值，IO 至 IO)
- 保护一条数据/电源线，符合以下标准：
- IEC 61000-4-2 ±15kV 接触放电 ±20kV 空气放电
- IEC 61000-4-4 (EFT) 40A (5/50ns)
- IEC 61000-4-5 (雷击) 4A (8/20μs)
应用领域
- 数字视频接口
- 移动显示数字接口端口
- PCI Express
- eSATA接口
