温馨提醒：图片仅供参考，商品以实物为准

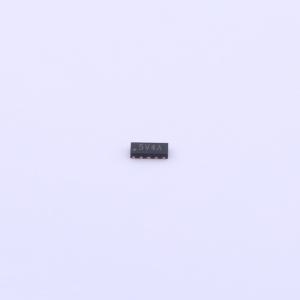

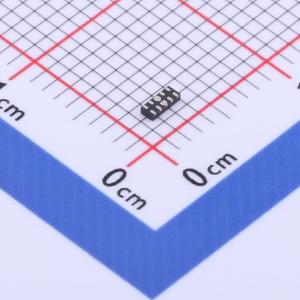

ESDA6V8UD-MS
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):150W 钳位电压（VC): 15V 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):3A 最小击穿电压VBR）:6V 结电容（CJ）:0.25PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESDA6V8UD-MS
- 商品编号
- C2802300
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | - | |
| 通道数 | - | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | - |
商品特性
- 固态硅雪崩技术
- 低工作电压和钳位电压
- 多达四条I/O线路保护
- 超低电容：典型值0.3pF（I/O到I/O）
- 低泄漏电流
- 低工作电压：5V
- 直通式设计
- IEC 61000-4-2（静电放电） ±15kV（空气放电），±8kV（接触放电）
- IEC 61000-4-4（电快速瞬变脉冲群） 40A（5/50ns）
- IEC 61000-4-5（浪涌） 5A（8/20μs）
应用领域
- 数字视频接口（DVI）
- 移动显示数字接口（MDDI）端口
- DisplayPort接口、PCI Express
- 高清晰度多媒体接口（HDMI）
- 外部串行ATA接口（eSATA）
