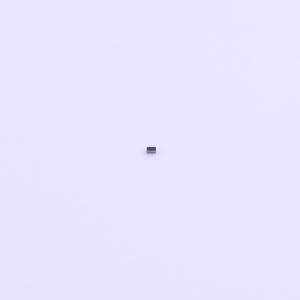

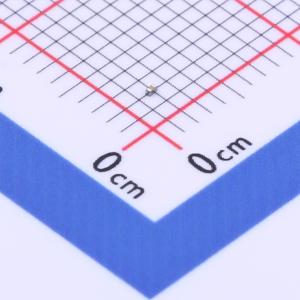

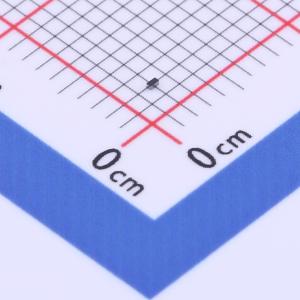

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3V1BCSF
双向ESD 3.3V截止 峰值浪涌电流：7.1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DSN0603-2 (SOD962)无引脚超小型表面贴装器件(SMD)封装的超低电容双向静电放电(ESD)保护二极管。该器件旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3V1BCSF
- 商品编号
- C2802371
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.9V | |
| 峰值脉冲电流(Ipp) | 7.1A@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
采用DSN0603-2 (SOD962)无引脚超小型表面贴装器件(SMD)封装的超低电容双向静电放电(ESD)保护二极管。该器件旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 高度仅0.3 mm的超小型无引脚封装
- IEC 61000-4-5(浪涌); IPPM = 8.3 A(平均测量值)
- 极低的钳位电压: 对于7.1 A、8/20 μs脉冲，VCL最大为8.9V
- 超低泄漏电流: |IRM| < 1 nA
- 高达27 kV的ESD保护
应用领域
用于便携式电子设备、通信、消费和计算设备中非常敏感的接口线路和通用接口线路的ESD和浪涌保护
