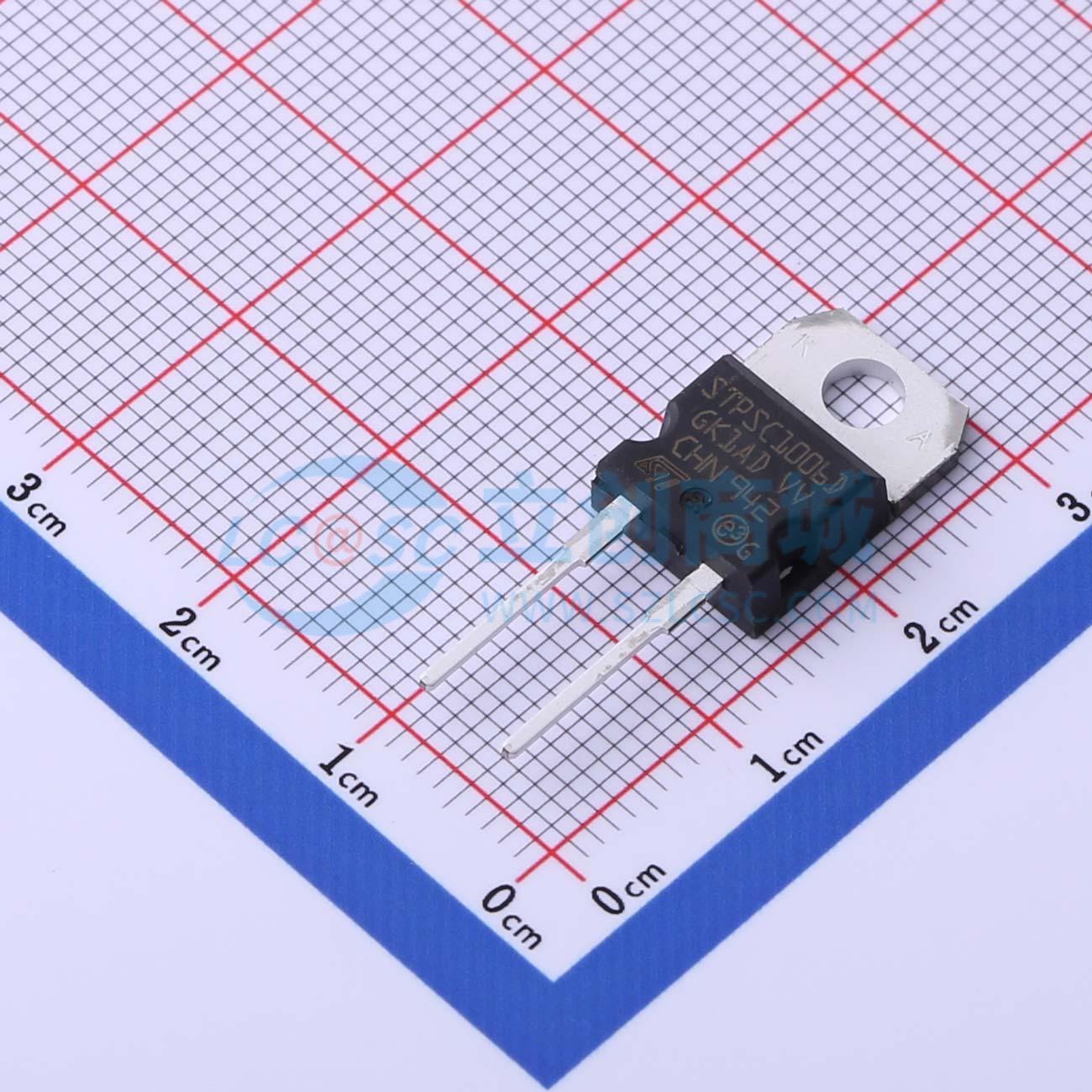

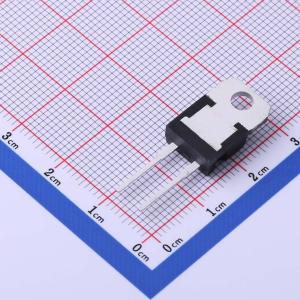

STPSC1006D
STPSC1006D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC1006D
- 商品编号
- C2802519
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 1.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 10A | |
| 正向压降(Vf) | 1.4V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 600V | |
| 反向电流(Ir) | 30uA@600V | |
| 非重复峰值浪涌电流 (Ifsm) | 40A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
SiC二极管是一款高性能功率肖特基二极管，采用碳化硅衬底制造。宽带隙材料允许设计额定电压为600V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小电容关断行为与温度无关。
商品特性
- 无或可忽略的反向恢复
- 开关行为与温度无关
- 环氧树脂符合UL94 V0标准
- 冷却方式：C
- 推荐扭矩值：0.4至0.6 N·m
- 导通损耗计算公式：P = 1.2 × I_F(AV) + 0.09 × I_F(RMS)²
应用领域
- 特别适用于PFC升压二极管功能
- 提升硬开关条件下PFC操作的性能
