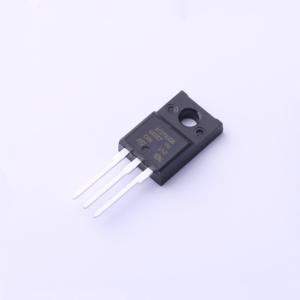

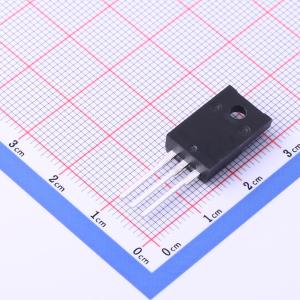

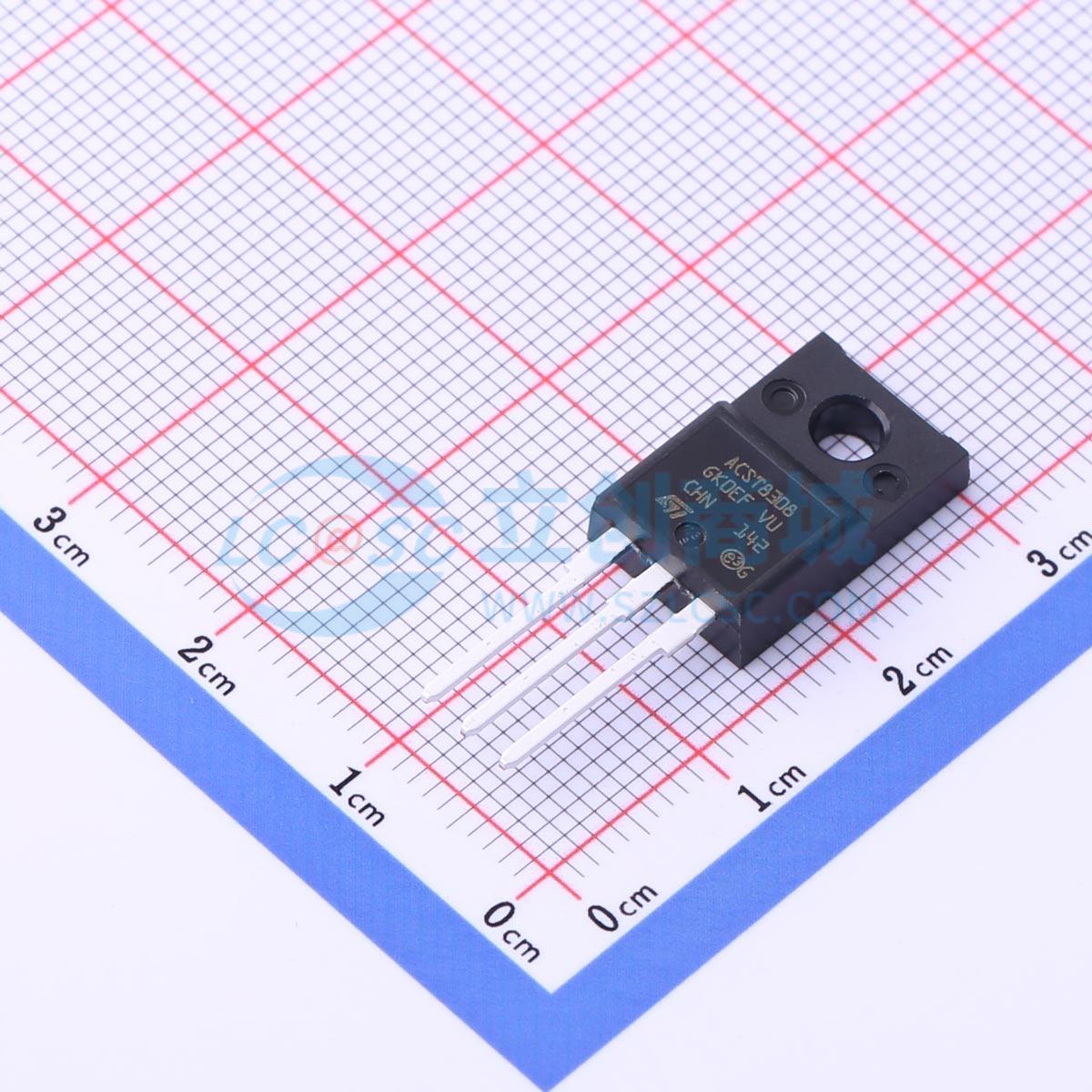

ACST830-8FP
800V 30mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACST830-8FP
- 商品编号
- C2802531
- 商品封装
- TO-220FP-AB
- 包装方式
- 管装
- 商品毛重
- 3.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 80A | |
| 门极平均耗散功率(PG(AV)) | 100mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 30mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
ACST8系列属于ACS/ACST电源开关家族，基于ASD（专用分立器件）技术。这款高性能器件适用于家用电器或工业系统，可驱动高达8A的感应电机。ACST8开关嵌入Triac结构和高压钳位装置，以吸收感性关断能量并承受IEC 61000-4-5标准中描述的线路瞬变。ACST8具有高抗噪性，符合IEC 61000-4-4（快速瞬变脉冲测试）等IEC标准。与标准Triac相比，ACST8具有过压自保护功能，通过参数V_CL指定；可安全承受AC线路瞬变电压，通过钳位低能量尖峰（如关断时的感性尖峰）或切换到导通状态（小于10ms）来通过负载耗散更高能量冲击；该安全特性即使在高导通电流上升沿时也能工作；每个AC线路电压极性至少可进行10次非重复测试。
商品特性
- 带过压保护的Triac
- 高抗噪性：静态dV/dt>2000V/μs
- TO-220FPAB绝缘封装：符合UL标准（文件参考E81734），绝缘电压2000VRMS
- 能使设备满足IEC 61000-4-5标准
- 平面技术提供高关断可靠性
- 无需外部过压保护
- 减少功率无源元件数量
- 对IEC 61000-4-4标准中描述的快速瞬变具有高抗扰性
应用领域
- 家用电器和工业控制系统中的AC mains静态开关
- 驱动中等功率AC负载，如洗衣机的通用滚筒电机、冰箱或空调的压缩机
- 控制家用电器中的AC电机，凭借其热性能和关断换向性能，可驱动高达8A的感性负载且无需额外关断缓冲器；在静态和瞬态模式（如高扭矩工况或AC电机的浪涌电流）下具有高热性能
