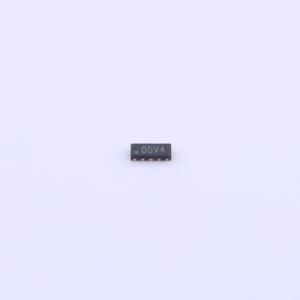

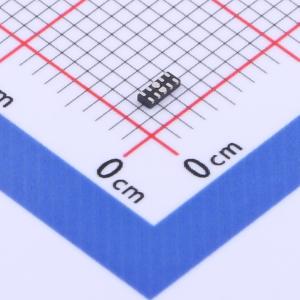

ESD5304D-MS
ESD 5V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):150W 钳位电压（VC): 15V 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):5A 最小击穿电压VBR）:6V 结电容（CJ）:0.25PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5304D-MS
- 商品编号
- C2802298
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 100W 峰值脉冲功率（脉冲时间 tp = 8/20μs）
- DFN2510 - 10 封装
- 工作电压：5.0V
- 低钳位电压
- 低电容
- 符合 RoHS 标准
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）±30KV（空气）、±15KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）
- 引脚镀层：100% 哑光锡
- 安装位置：任意
- MSD 等级：MSL - 1
- 合格的最大回流温度：260°C
- 纯锡镀层：7~17μm
- 引脚平整度：≤3mil
应用领域
- USB 2.0、3.0 电源与数据线保护
- DVI 与 HDMI 端口保护
- 串行 ATA 端口保护
- 移动手机
- 数码相机和摄像机
