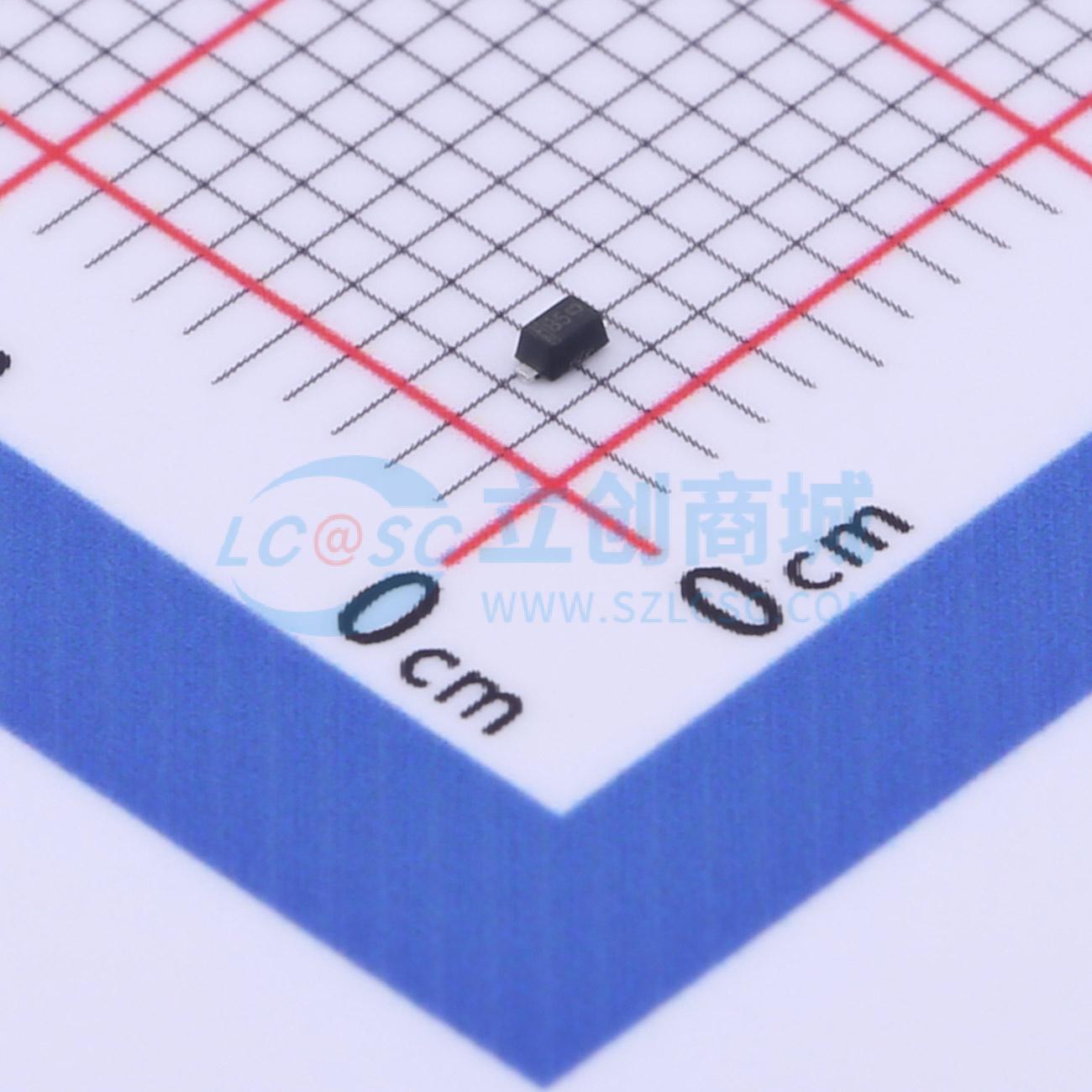

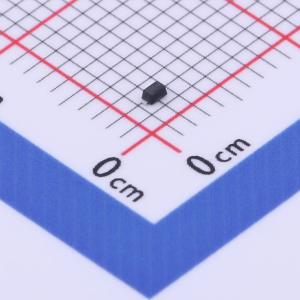

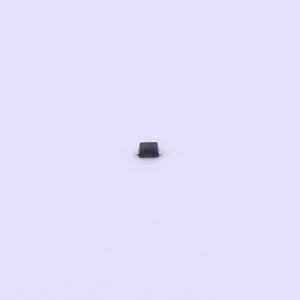

温馨提醒：图片仅供参考，商品以实物为准
MSESD5D3V3C
B5 ESD 3.3V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):200W 最大反向峰值脉冲电流(IPP):9.4A 最大钳位电压（VC):18.6V 工作电压（VRWM):3.3V 最小击穿电压VBR）:5V 结电容（CJ）:25PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD5D3V3C
- 商品编号
- C2802278
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品特性
- 小外形尺寸
- 低封装高度
- 在8×20 μs脉冲下，峰值功率高达200 W
- 低漏电流
- 典型响应时间<1 ns
- 人体模型3级静电放电等级（>16 kV）
- IEC61000 - 4 - 2 4级静电放电保护
- IEC61000 - 4 - 4 4级电快速瞬变脉冲群保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
