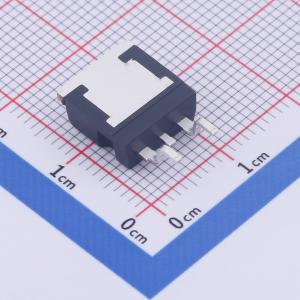

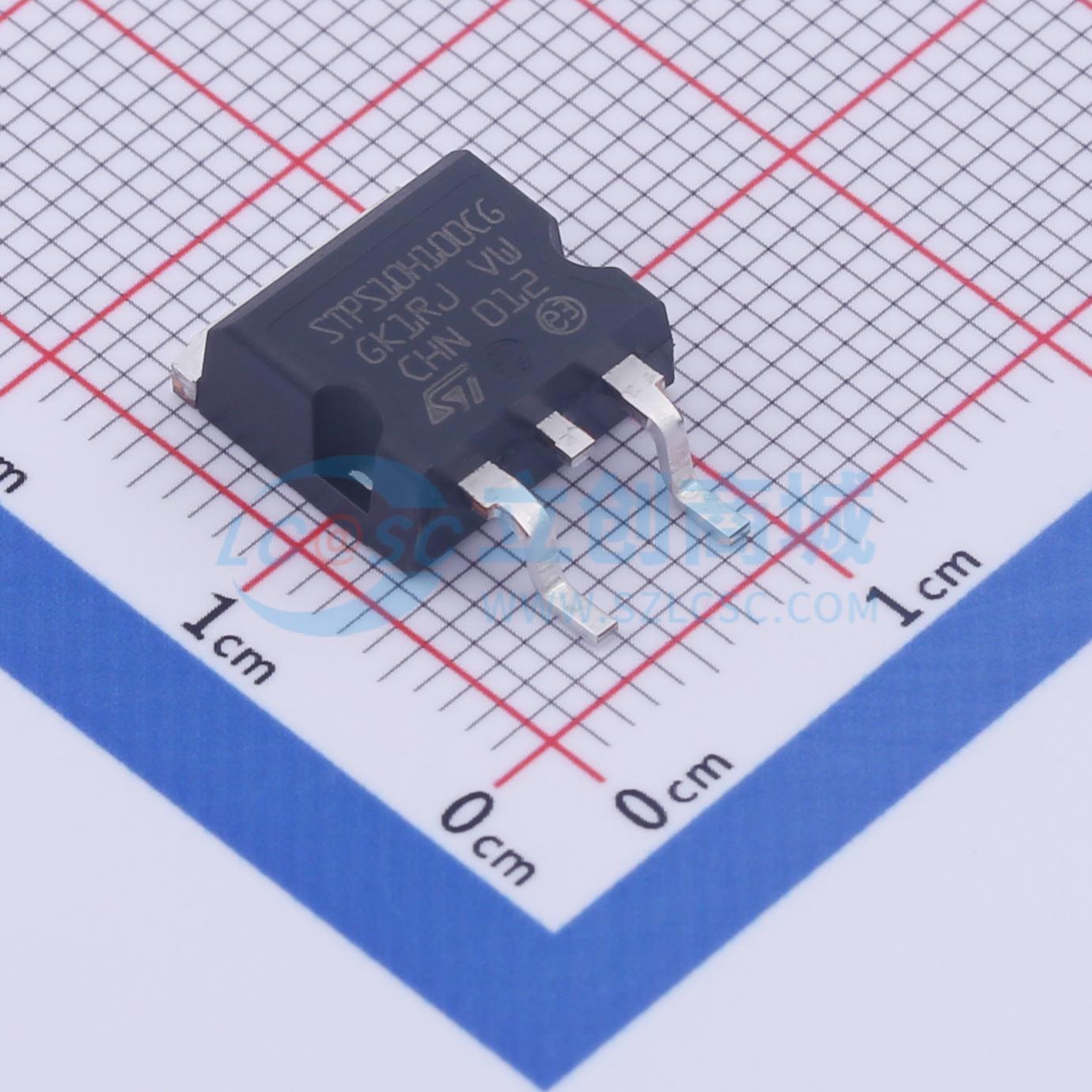

STPS10H100CG-TR
电压:100V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、10 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10H100CG-TR
- 商品编号
- C2802068
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.641克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 850mV@10A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 3.5uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
肖特基势垒整流器，设计用于高频微型开关模式电源，如适配器和板载DC/DC转换器。封装形式包括TO-220AB、TO-220FPAB、D2 PAK和I2 PAK。型号包括D2PAK STPS10H100CG、I2PAK STPS10H100CR、TO-220AB STPS10H100CT、TO-220FPAB STPS10H100CFP。额定值（每二极管的极限值）：dPtot/dTj < 1/Rth(j-a)（单个二极管在自身散热片上的热失控条件）。热阻：当同时使用二极管1和2时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)。静态电气特性（每二极管）：脉冲测试条件* tp=5ms，δ<2%；** tp=380μs，δ<2%。最大传导损耗计算公式：P=0.51×IF(AV)+0.02×IF²(RMS)。封装机械数据：TO-220FPAB和TO-220AB的冷却方式为C；推荐扭矩值0.55m.N；最大扭矩值0.70m.N；环氧树脂符合UL94 V0标准。
商品特性
- 具有高结温能力，适用于密闭环境中的转换器
- 高温下漏电流低
- 肖特基势垒带来低静态和动态损耗
- 具有指定的雪崩能力
应用领域
- 高频微型开关模式电源
- 适配器
- 板载DC/DC转换器
