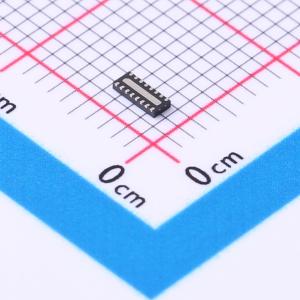

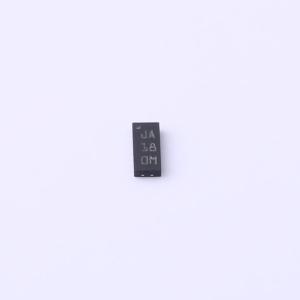

EMIF08-LCD04M16
8路3阶 具有ESD保护的EMI滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 显示接口的8线L-C EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF08-LCD04M16
- 商品编号
- C2802060
- 商品封装
- QFN
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电压 | - | |
| 额定电流 | - | |
| 频率 | 400MHz | |
| 电感值 | 12nH | |
| 滤波器阶数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 阻值 | 12.5Ω | |
| 容值 | 18pF | |
| ESD 保护 | 有 | |
| 通道数 | 8 | |
| 衰减值 | -35dB@900MHz~2GHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMIF08-LCD04M16是一款8线电感电容（LC）EMI滤波器，旨在抑制所有遭受电磁干扰且需要大带宽的系统中的EMI/RFI噪声。该滤波器包含ESD保护电路，可防止应用在遭受高达15kV接触放电的ESD浪涌时受损。
商品特性
- 高截止频率低通滤波器：-6dB时F=400MHz
- EMI滤波效率高：900MHz至2GHz范围内优于-35dB
- 塑料微封装占用PCB空间极小，尺寸为3.3×1.35mm
- 封装极薄：0.55mm
- ESD效率高（符合IEC 61000-4-2 level4）
- 单片集成提供高可靠性
- 通过集成大幅减少寄生元件
- 符合ECOPACK®2标准的组件
应用领域
- 手机的LCD和摄像头
- 计算机和打印机
- 通信系统
- MCU板
