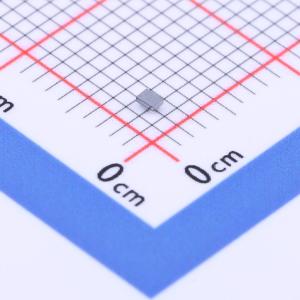

温馨提醒：图片仅供参考，商品以实物为准
EMIF02-SPK03F2
2通道扬声器电话EMI滤波器和ESD保护
- 描述
- 免提电话的2通道EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF02-SPK03F2
- 商品编号
- C2802061
- 商品封装
- WFBGA-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 滤波器阶数 | 3 | |
| 阻值 | 70mΩ；100mΩ；200mΩ | |
| 容值 | 250pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 衰减值 | 40dB@900MHz | |
| 工作温度 | -30℃~+85℃ |
商品概述
EMIF02-SPK03F2芯片是高度集成的设备，旨在抑制接口线路滤波的EMI/RFI噪声。该芯片为2通道、超紧凑、高衰减滤波器，采用0.5mm间距WLCSP封装。此外，该滤波器包含ESD保护电路，可防止受保护设备在遭受高达30kV的ESD浪涌时损坏。
商品特性
- 2通道EMI对称（I/O）低通滤波器
- EMI滤波效率高：S21衰减在900MHz时为-40dB；音频带串扰为-60dB
- PCB空间消耗极低：0.89×1.26mm
- 封装极薄：回流后0.6mm
- 输入引脚ESD抑制效率高（符合IEC 61000-4-2 level4标准：空气放电±15kV，接触放电±8kV）
- 单片集成提供高可靠性
- 通过集成和晶圆级封装减少寄生元件
- 采用无铅倒装芯片封装
应用领域
- 移动电话
- 便携式设备
- 连接设备
