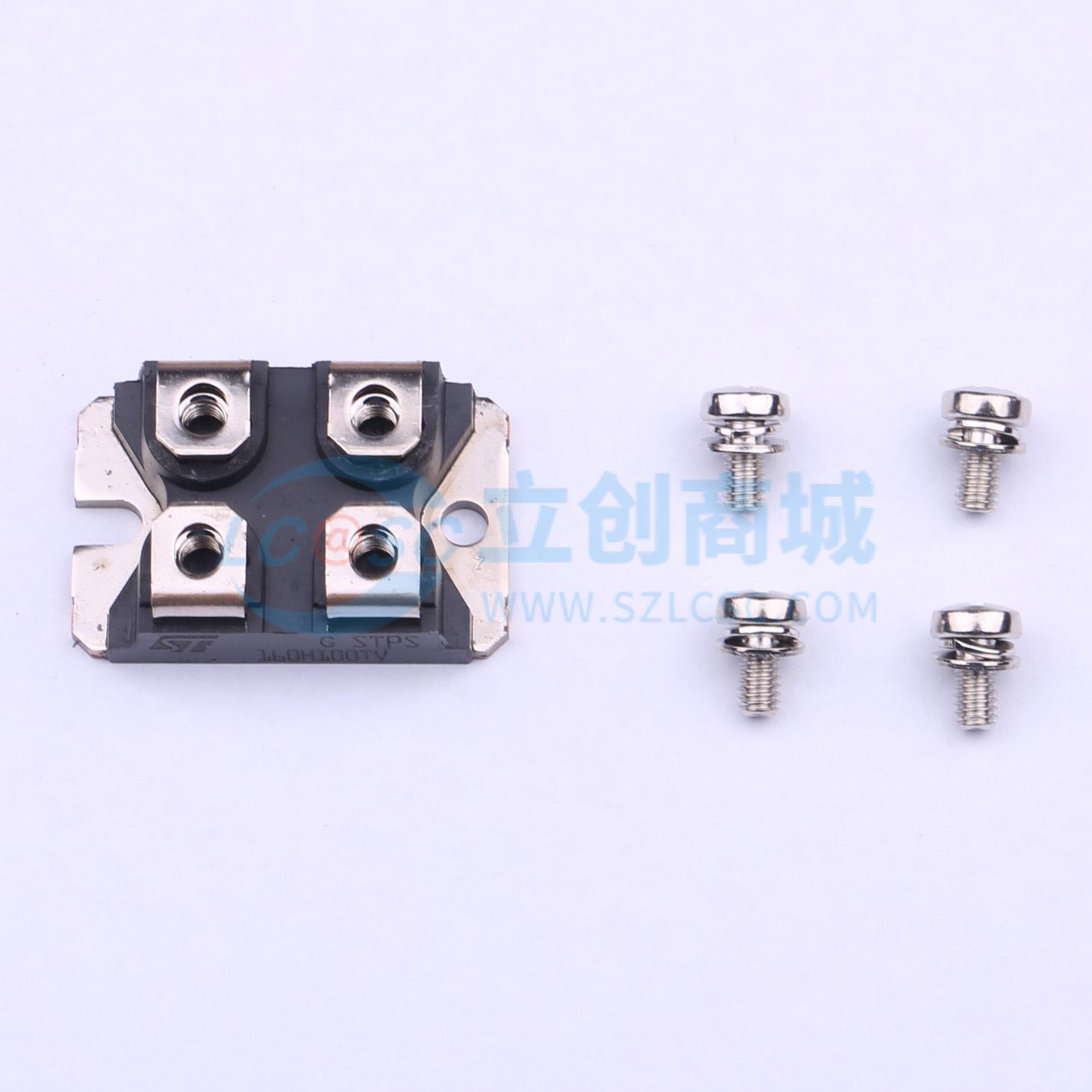

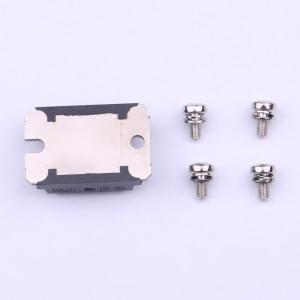

STPS160H100TV

5件套电压:100V 电流:80A

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ST(意法半导体)
商品型号: STPS160H100TV
商品编号: C2798200
商品封装: ISOTOP
包装方式: 管装
商品毛重: 40克(g)

商品参数

商品概述

高频双肖特基整流器，设计用于高频电信、计算机开关电源和其他功率转换器。采用ISOTOP封装，适用于中压操作和需要低开关损耗和低噪声的高频电路。计算最大传导损耗可使用公式：P=0.56×IF(AV)+0.0015×IF(RMS)²。当同时使用二极管1和2时，ΔTj（二极管1）= P（二极管1）× Rth(j-c)（每二极管）+ P（二极管2）× Rin(c)。

商品特性

可忽略的开关损耗
高结温能力
低漏电流
漏电流和正向压降之间的良好平衡
雪崩额定
低电感封装
ISOTOP绝缘封装：绝缘电压2500 VRMS，电容45 pF
环氧树脂符合UL94 V0标准
推荐扭矩值1.3 N·m，最大扭矩值1.5 N·m

应用领域

高频电信设备
计算机开关电源（SMPS）
其他功率转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	2个独立式
	正向压降(Vf)	800mV@80A

	属性	参数值
	直流反向耐压(Vr)	100V
	整流电流	80A
	反向电流(Ir)	40uA@100V
