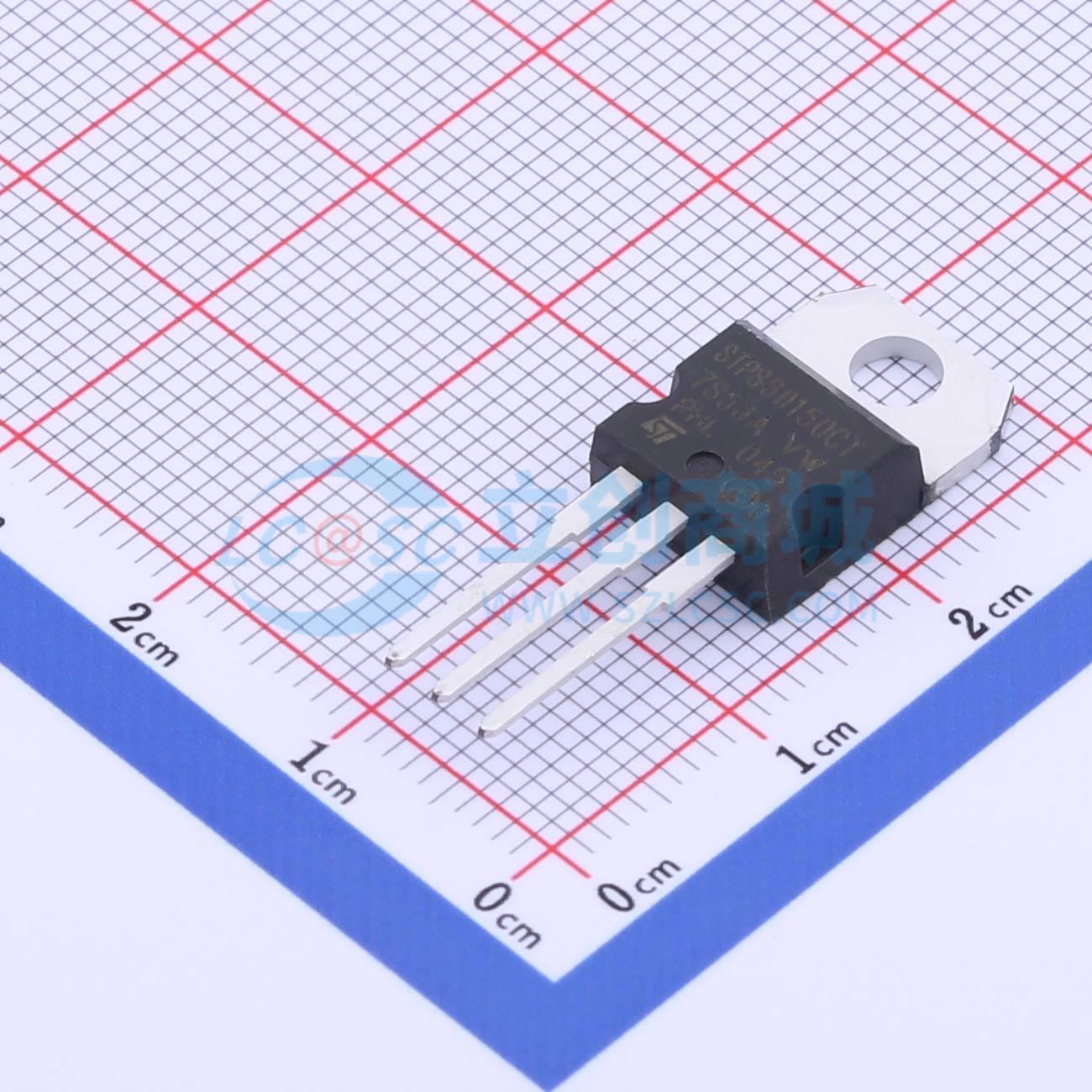

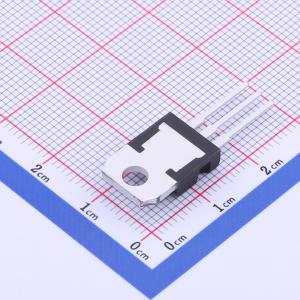

STPS60150CT
电压:150V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150 V、60 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS60150CT
- 商品编号
- C2798201
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 970mV@60A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 150V | |
| 整流电流 | 30A | |
| 反向电流(Ir) | 3uA@150V |
商品概述
这款双中心抽头肖特基整流器适用于高频开关模式电源。采用TO-220AB封装，STPS60150C结合了高电流额定值和小体积，以提高应用的可靠性和功率密度。
商品特性
- 高结温能力
- 低漏电流
- 高电压能力
- 低热阻
- 高频工作
- 雪崩规格
- 符合ECOPACK标准
- 额定值（限值，每个二极管在25℃下，除非另有说明）：(dPtot/dTj) < (1/Rth(j-a))条件可避免单独散热器上二极管的热失控
- 热阻参数：当二极管1和2同时使用时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)（每个二极管）+P(二极管2)×Rth(c)
- 静态电特性（每个二极管）：脉冲测试：tp=5ms，δ<2%；脉冲测试：tp=380μs，δ<2%
- 传导损耗评估公式：P=0.6×IF(AV)+0.0053×IF²（RMS）
- TO-220AB封装信息：环氧树脂符合UL94 V0；冷却方式：传导（C）；推荐扭矩值：0.55N·m；最大扭矩值：0.70N·m
应用领域
- 开关二极管
- 开关模式电源（SMPS）
- DC/DC转换器
- 电信电源
