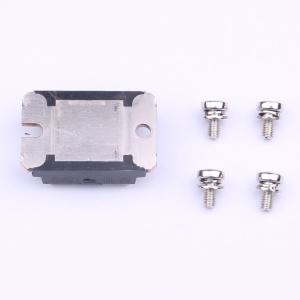

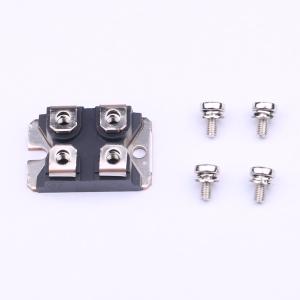

STPS80H100TV

5件套电压:100V 电流:40A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 100 V、80 A功率肖特基整流器
品牌名称: ST(意法半导体)
商品型号: STPS80H100TV
商品编号: C2798202
商品封装: ISOTOP
包装方式: 管装
商品毛重: 40克(g)

商品参数

商品概述

高压双肖特基势垒整流器，专为高频电信和计算机开关模式电源及其他功率转换器设计。采用ISOTOP封装，适用于中压操作，尤其适用于需要低开关损耗和低噪声的高频电路。dPtot/dTj < 1/Rth(j-a)（二极管在自身散热器上的热失控条件）；当二极管1和2同时使用时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)；脉冲测试：tp=5ms，δ<2%；tp=380μs，δ<2%；评估最大传导损耗使用公式：P=0.56×IF(AV)+0.0022×IF²(FMS)；冷却方式：C；推荐扭矩值：1.3N.m；最大扭矩值：1.5N.m；环氧树脂符合UL94,V0。

商品特性

可忽略的开关损耗
高结温能力
低漏电流
漏电流与正向压降之间的良好平衡
雪崩额定
低电感封装
绝缘封装：绝缘电压2500V(RMS)，电容45pF

应用领域

高频电信开关模式电源
计算机开关模式电源
其他功率转换器
中压操作场景
需要低开关损耗和低噪声的高频电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	2个独立式
	正向压降(Vf)	890mV@80A

	属性	参数值
	直流反向耐压(Vr)	100V
	整流电流	40A
	反向电流(Ir)	20uA@100V
