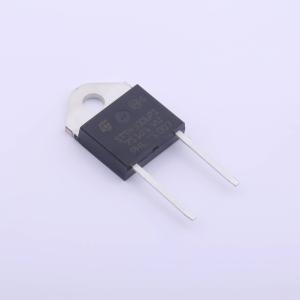

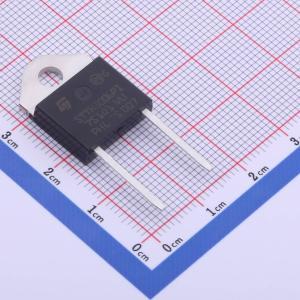

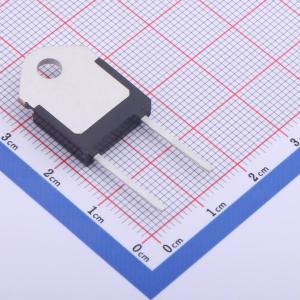

温馨提醒：图片仅供参考，商品以实物为准
STTH3006PI
Turbo 2超快高压整流器，适用于功率因数校正和电源开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、30 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH3006PI
- 商品编号
- C2798203
- 商品封装
- DOP-3I
- 包装方式
- 管装
- 商品毛重
- 5.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.85V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25uA@600V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
该器件采用Turbo 2 600V技术开发，适合作为升压二极管，尤其适用于连续模式功率因数校正和硬开关条件。它也可用作电源和其他功率开关应用中的续流二极管。评估传导损耗可使用以下公式：P=1.07×I_F(AV)+0.011×I_F²(RMS)。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
- 绝缘封装：DOP3I，绝缘电压2500 VRMS正弦
应用领域
- 连续模式功率因数校正
- 硬开关条件下的升压二极管
- 电源中的续流二极管
- 其他功率开关应用
