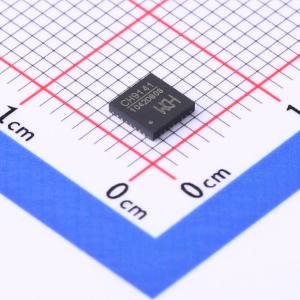

温馨提醒：图片仅供参考，商品以实物为准
CH9141
蓝牙串口透传芯片
- 描述
- 是实现蓝牙低功耗 (BLE) 和 UART 之间双向透明传输的芯片，支持广播模式、主机模式和从机模式，支持 BLE4.2。支持串口 AT 配置和从机模式下的 BLE 通信配置以及 MODEM 接触信号。芯片提供通用 GPIO、同步 GPIO 和 ADC 采集功能，UART 波特率高达 1Mbps。在 BLE 从机模式下，可设置 BLE 名称和制造商信息等参数，可通过 APP 或串口命令轻松配置。提供计算机端的虚拟串口驱动程序，可直接使用串口调试工具连接 BLE 接口，与串口应用程序兼容，无需二次开发，可实现无线插拔，不受电缆距离限制。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9141
- 商品编号
- C2693433
- 商品封装
- QFN-28-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | ADC；UART | |
| 工作电压 | 2.5V~3.3V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | -20dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | 支持RSSI功能；支持软件复位 |
商品概述
该芯片是一款蓝牙串口透传芯片，支持广播模式、主机模式和从机模式，兼容蓝牙BLE4.2协议，部分型号支持蓝牙BLE5.3。它支持通过串口AT指令进行配置，在从机模式下也可进行蓝牙通信参数设置。芯片支持MODEM联络信号，并提供通用GPIO、同步GPIO以及一路12位ADC采集功能。其串口最高波特率可达1Mbps。在蓝牙从机模式下，可灵活设置蓝牙名称、厂商信息等参数，支持通过专用应用程序或串口命令进行便捷配置。此外，配套的电脑端虚拟串口驱动允许蓝牙接口直接兼容现有的串口调试工具及应用程序，无需额外开发即可实现与串口设备的通信，从而使串口连接摆脱线缆束缚和距离限制。
商品特性
- 支持广播模式、主机模式和从机模式。
- 支持通过串口AT指令进行配置和蓝牙传输参数设置。
- 提供电脑端蓝牙虚拟串口驱动程序。
- 兼容现有串口软件与工具，无需二次开发。
- 支持与运行Windows、Linux、Android、iOS等系统的蓝牙主机连接。
- 提供通用GPIO和同步GPIO功能，支持通过蓝牙进行控制。
- 集成一路12位ADC采集通道，支持通过蓝牙读取采样值。
- 在掉电睡眠模式下，电流低至0.3μA。
- 传输距离可达100米。
- 发射功率支持8个档位调节。
- 支持3.3V和2.5V工作电压。
- 异步串口最高通信波特率为1Mbps。
- 串口支持MODEM联络信号，包括RTS、DTR、DCD、RI、DSR、CTS。
- 串口支持5、6、7或8个数据位，以及1或2个停止位。
- 串口支持奇校验、偶校验、无校验、空白0、标志1等校验方式。
- 支持获取芯片供电电压参数。
- 32kHz时钟源可选择外部晶振。
- 提供QFN28和ESSOP10两种封装形式。
