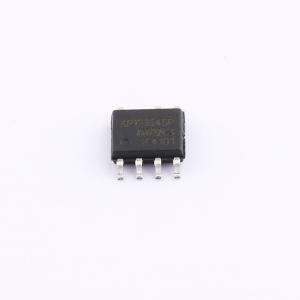

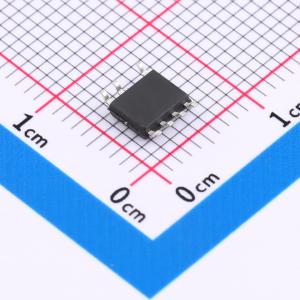

KP12354SPA
升压型有源功率因数校正LED功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP1235X是高度集成的升压型LED恒流功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、超低谐波失真和高效率的要求。 KP1235X内部集成消磁信号检测技术，同时集成有高压启动和供电电路，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度电感电流采样技术和高精度输出电流基准电压，同时集成有线电压补偿技术，具有良好的恒流输出特性。
- 商品型号
- KP12354SPA
- 商品编号
- C2692399
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 9V~11.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 1.9Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
KP1235X是高度集成的升压型LED恒流功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、超低谐波失真和高效率的要求。
KP1235X内部集成消磁信号检测技术，同时集成有高压启动和供电电路，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度电感电流采样技术和高精度输出电流基准电压，同时集成有线电压补偿技术，具有良好的恒流输出特性。
KP1235X集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP) 等。
商品特性
- 支持无辅助绕组设计单级有源功率因数校正技术
- 全电压功率因数 >0.95，THD<10%
- 系统启动时间 <200ms
- ±s%恒流精度
- 集成高压启动和供电电路
- 集成高压500V MOSFET
- 准谐振模式高效率工作
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：
- 输出过压保护 (OVP)
- 逐周期电流限制 (OCP)
- 前沿消隐 (LEB)
- 过热保护 (OTP)
- 封装类型SOP - 7
应用领域
- 大功率LED照明
