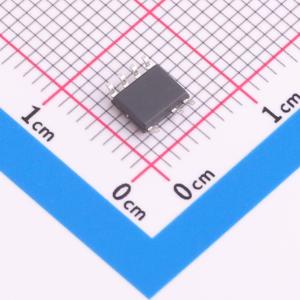

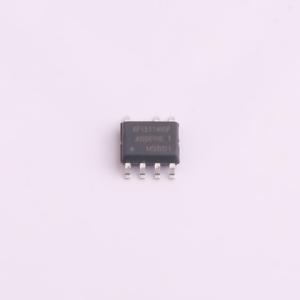

KP15114HSPA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP15114HSPA是一款高度集成的升压式PFC恒压功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、超低谐波失真和高效率的要求。KP15114HSPA内部集成消磁信号检测技术，同时集成有高压启动供电电路和高压MOSFET，无需辅助绕组检测消磁和供电，只需很少的外围器件，极大的简化了系统的设计和生产成本。KP15114HSPA集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、输出欠压保护 (UVP)等。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP15114HSPA
商品编号: C2692454
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.181克(g)

商品参数

商品概述

KP15114HSPA是一款高度集成的升压式PFC恒压功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、超低谐波失真和高效率的要求。 KP15114HSPA内部集成消磁信号检测技术，同时集成有高压启动供电电路和高压MOSFET，无需辅助绕组检测消磁和供电，只需很少的外围器件，极大的简化了系统的设计和生产成本。 KP15114HSPA集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、输出欠压保护 (UVP)等。

商品特性

准谐振模式高效率工作
支持无辅助绕组设计
集成高压启动和供电电路
集成高压MOSFET
单级有源功率因数校正技术
全电压功率因数 > 0.9，THD < 10%
系统启动时间 < 200 ms
高精度恒压控制
超低工作电流
优异的线电压和负载调整率
内部保护功能：
- 输出过压保护 (OVP)
- 输出欠压保护 (UVP)
- 逐周期电流限制 (OCP)
- 前沿消隐 (LEB)
- 过热保护 (OTP)
封装类型SOP - 7

应用领域

恒压PFC应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	QR
	工作电压	9V~11.5V

	属性	参数值
	开关频率	200kHz
	工作电流	200uA
	工作温度	-40℃~+125℃
