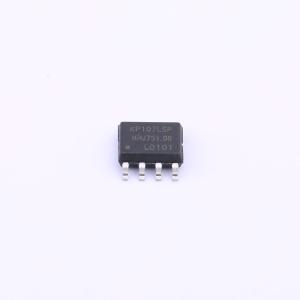

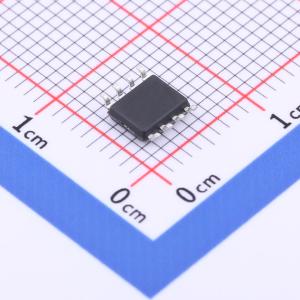

KP107LSPA
非隔离、降压型准谐振LED驱动控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP107L是高度集成的恒流LED驱动控制器，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。
- 商品型号
- KP107LSPA
- 商品编号
- C2692467
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 特性 | 过流保护(OCP)；过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5% |
商品概述
KP107L是高度集成的恒流LED驱动控制器，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP107L集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、 过热保护 (OTP)、LED短路保护等。
商品特性
- 集成高压自供电电路
- 无VDD电容设计
- ±5%恒流精度
- 准谐振模式高效率工作
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：
- 逐周期电流限制 (OCP)
- 前沿消隐 (LEB)
- LED短路保护
- 过热保护 (OTP)
- 封装类型SOP - 8
应用领域
- 大功率LED照明
