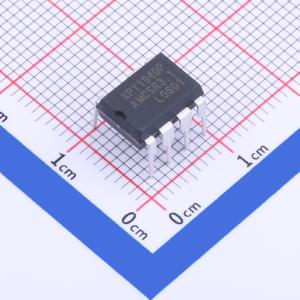

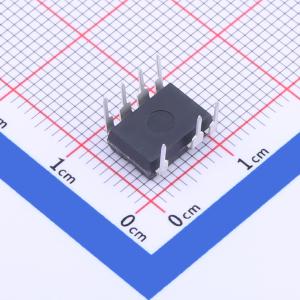

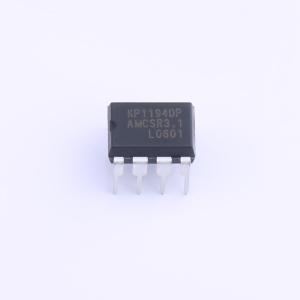

温馨提醒：图片仅供参考，商品以实物为准
KP1194DP
隔离型、原边控制恒流模式LED功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP119X 系列是高度集成的原边控制、恒流模式LED 功率开关，芯片工作在电感电流断续模式，适用于隔离反激型 LED 恒流电源。 KP119X 内部集成 650V 功率 MOSFET 和高压自供电电路，采用专利的消磁检测技术，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样电路，可以获得高精度的恒流输出和优异的线电压和负载调整率。
- 商品型号
- KP1194DP
- 商品编号
- C2692490
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.923克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 100kHz~150kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过流保护(OCP)；过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
KP119X 系列是高度集成的原边控制、恒流模式LED 功率开关，芯片工作在电感电流断续模式，适用于隔离反激型 LED 恒流电源。 KP119X 内部集成 650V 功率 MOSFET 和高压自供电电路，采用专利的消磁检测技术，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样电路，可以获得高精度的恒流输出和优异的线电压和负载调整率。 KP119X 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、LED 开路和短路保护等。
商品特性
- 集成高压 650V MOSFET
- 集成高压自供电电路
- 无 VDD 电容设计
- 原边反馈恒流控制
- ±5% 恒流精度
- 超低工作电流
- 优异的线电压和负载调整率
- 输出过压保护 (OVP)
- 逐周期电流限制 (OCP)
- 前沿消隐 (LEB)
- LED 路和短路保护
- 过热保护 (OTP)
- 封装类型 SOP - 7，DIP - 7
应用领域
- LED 筒灯
- LED 吸顶灯
- LED 面板灯
- 其他大功率 LED 照明
