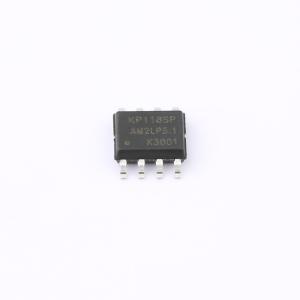

KP118SPA
原边反馈、单级有源功率因数校正LED驱动控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP118是高度集成的恒流LED功率控制器，芯片采用了原边反馈准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能要求。 KP118内部集成消磁信号检测技术，同时集成有高压650V启动以及供电电路，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度电感电流采样技术和高精度电流比较器参考阈值电压，同时集成有线电压补偿技术，具有良好的恒流输出特性。
- 商品型号
- KP118SPA
- 商品编号
- C2692516
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 7kHz~100kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
KP118是高度集成的恒流LED功率控制器，芯片采用了原边反馈准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能要求。 KP118内部集成消磁信号检测技术，同时集成有高压650V启动以及供电电路，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度电感电流采样技术和高精度电流比较器参考阈值电压，同时集成有线电压补偿技术，具有良好的恒流输出特性。 KP118集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能(UVLO)、逐周期电流限制(OCP)、过热保护(OTP)、输出过压保护(OVP)、LED开路和短路保护等。 封装类型SOP - 8
商品特性
- 低成本单级有源功率因数校正技术支持无辅助绕组设计
- 全电压功率因数>0.95，THD<10%
- 系统启动时间<500 ms
- ±5%恒流精度
- 集成高压启动和供电电路
- 输出OVP分段可调
- 准谐振模式高效率工作
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：逐周期电流限制(OCP)
应用领域
- LED面板灯
- 筒灯
- 路灯
