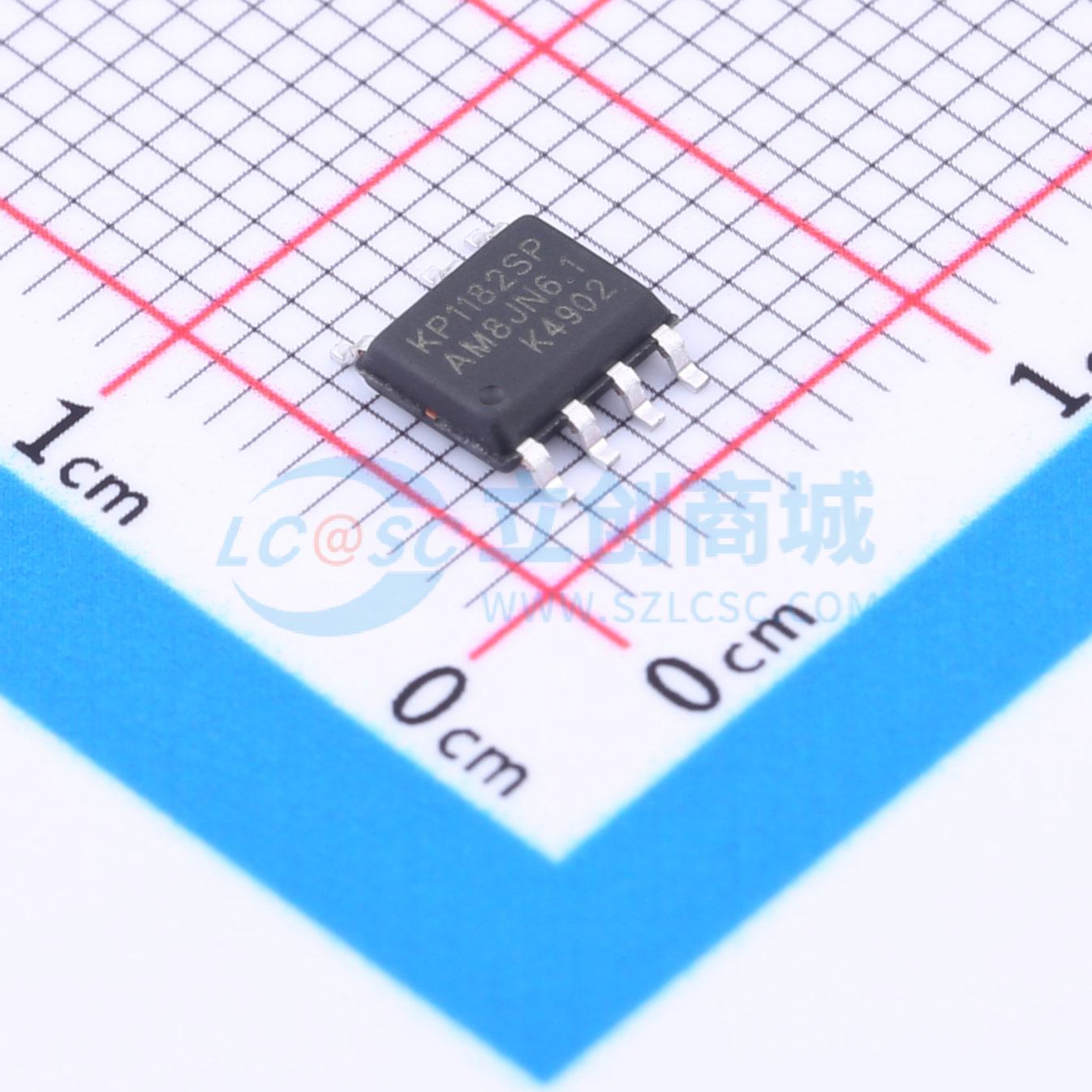

KP1182SPA
低成本、原边控制有源功率因数校正LED功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP118X系列是高度集成的LED功率开关，芯片采用了原边反馈准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP118X内部集成消磁信号检测技术，同时集成有650V高压MOSFET和供电电路，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度电感电流采样技术和高精度输出电流基准电压，同时集成有线电压补偿技术，具有良好的恒流输出特性。
- 商品型号
- KP1182SPA
- 商品编号
- C2692518
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 1.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 7kHz | |
| 通道数 | 1 | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
KP118X系列是高度集成的LED功率开关，芯片采用了原边反馈准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP118X内部集成消磁信号检测技术，同时集成有650V高压MOSFET和供电电路，无需辅助绕组检测消磁和供电，简化了系统的设计和生产成本。芯片集成高精度电感电流采样技术和高精度输出电流基准电压，同时集成有线电压补偿技术，具有良好的恒流输出特性。 KP118X集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能(UVLO)、逐周期电流限制(OCP)、过热保护(OTP)、输出过压保护(OVP)、LED开路和短路保护等。
商品特性
- 支持无辅助绕组设计单级有源功率因数校正技术
- 全电压功率因数>0.95，THD<10%
- 系统启动时间<200ms
- ±s%恒流精度
- 集成650V高压MOSFET和供电电路
- 输出OVP分段可调
- 准谐振模式高效率工作
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：
- 输出过压保护(OVP)
- 逐周期电流限制(OCP)
- 前沿消隐(LEB)
- LED开路和短路保护
- 过热保护(OTP)
- 封装类型SOP - 7, DIP - 7
应用领域
LED照明典型应用电路
