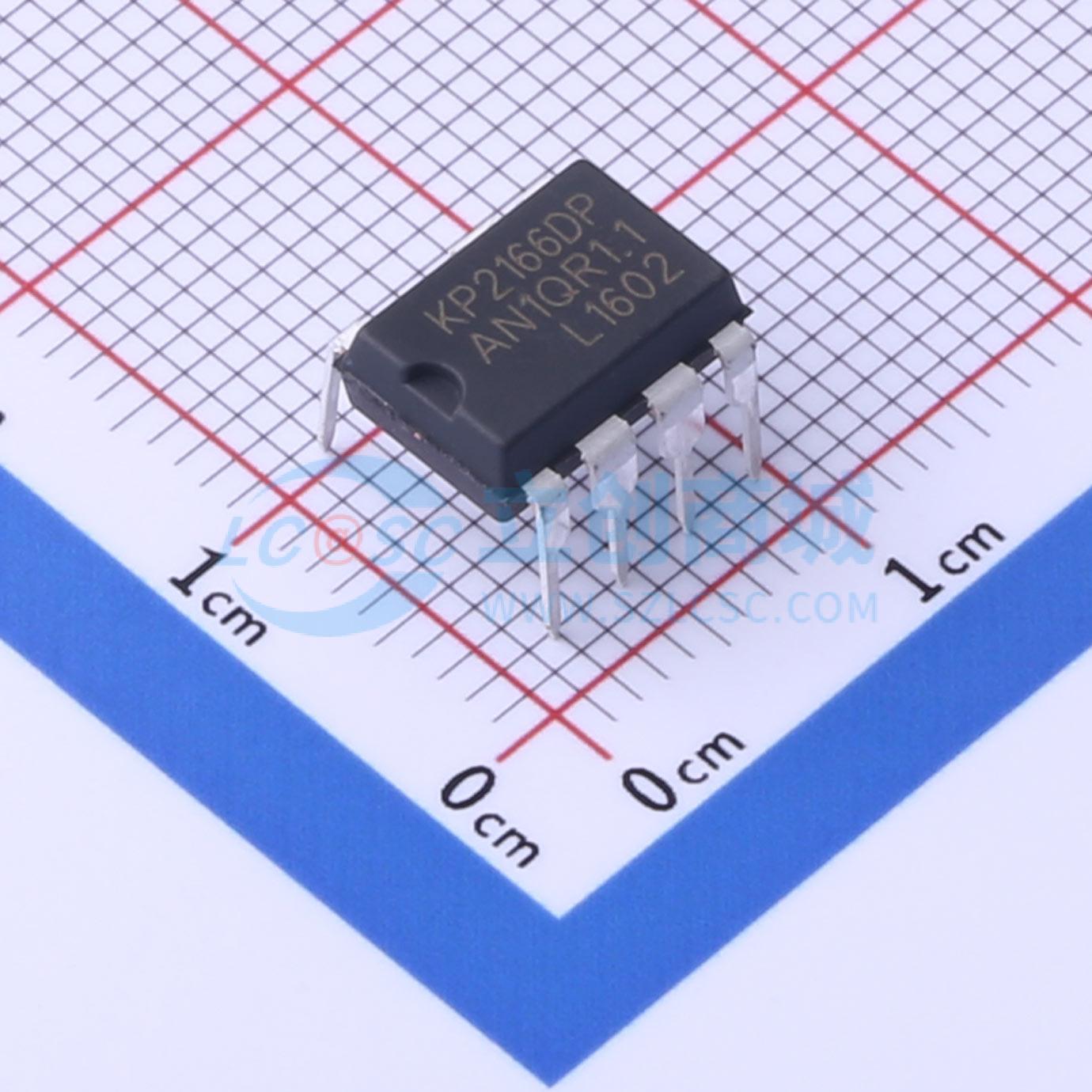

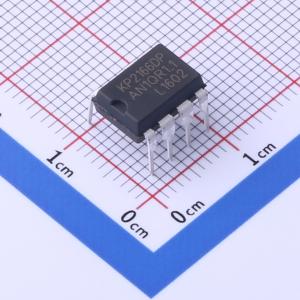

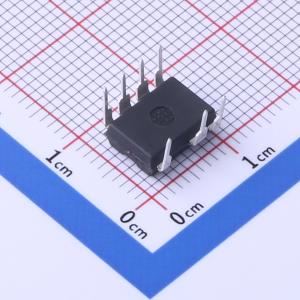

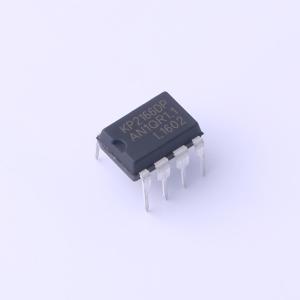

KP2166DP

KP216X是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。自带高压启动功能，无需使用启动电阻，可节省元件，降低待机；同时，它还适用于不带辅助绕组的PSR架构，进一步降低成本。采用KP216X可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护 (VDD OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) 和VDD箝位、过压保护 (OVP) 等。还集成有电源系统单点失效保护，在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路等故障条件下均能实现保护功能。

• 集成650V MOSFET带高压启动功能，无需启动电阻
• 电源系统单点失效保护
• 支持不带辅助绕组的PSR架构±4%恒流、恒压精度
• 待机功耗<30mW
• 多模式原边控制方式
• 工作无异音优化的动态响应
• 可调式线损补偿
• 集成线电压和负载电压的恒流补偿
• 集成完善的保护功能：短路保护 (SLP)、过温保护 (OTP)、逐周期限流保护 (OCP)、过压保护 (OVP)、VDD过欠压保护和箝位保护
• 封装形式SOP - 7、DIP - 7

• 手机充电器
• 交流适配器
