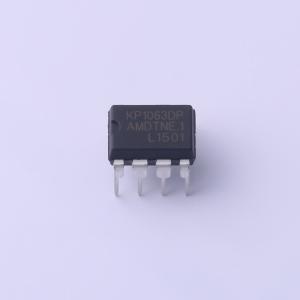

温馨提醒：图片仅供参考，商品以实物为准
KP1063DP
非隔离、降压型有源功率因数校正LED功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP106X系列是高度集成的恒流LED功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。KP106X内部集成有高压650V功率MOSFET和高压启动以及供电电路，简化了系统的设计和生产成本。芯片通过对全周期电感电流进行采样，可以获得超高精度的恒流输出，且输出的线电压和负载调整率表现优异。
- 商品型号
- KP1063DP
- 商品编号
- C2692505
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 9V~14V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 2Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
KP106X系列是高度集成的恒流LED功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。KP106X内部集成有高压650V功率MOSFET和高压启动以及供电电路，简化了系统的设计和生产成本。芯片通过对全周期电感电流进行采样，可以获得超高精度的恒流输出，且输出的线电压和负载调整率表现优异。KP106X集成有完备的保护功能以保障系统安全可靠的运行， 如：VDD欠压保护功能(UVLO)、逐周期电流限制(OCP)、过热保护(OTP)、输出过压保护(OVP)、 LED开路和短路保护等。
商品特性
- 有源功率因数校正技术全电压功率因数 > 0.9
- 集成高压启动和供电电路
- 集成高压650V MOSFET
- 准谐振模式高效率工作
- ±1%恒流精度
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：输出过压保护 (OVP)、逐周期电流限制 (OCP)、前沿消隐 (LEB)、LED开路和短路保护、过热保护 (OTP)
- 封装类型SOP - 7、DIP - 7
应用领域
- LED球泡灯、天花灯
- LED T5/T8灯管
