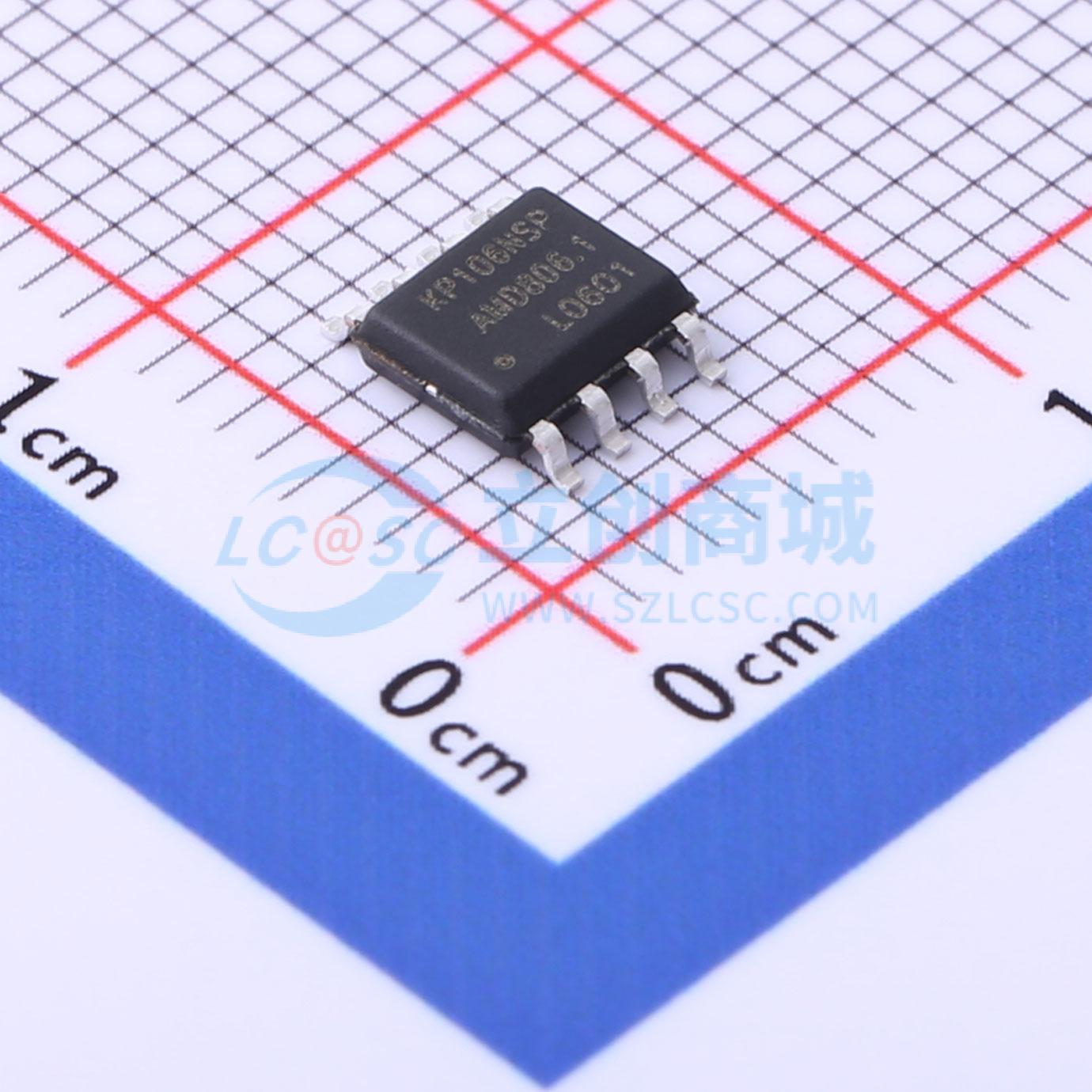

温馨提醒：图片仅供参考，商品以实物为准
KP106NSPA
KP106NSPA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- KP106NSPA
- 商品编号
- C2692506
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 7kHz~100kHz | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
KP106N是一颗高度集成的恒流LED控制器，芯片采用了准谐振的工作模式，同时采用有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的要求。 KP106N内部集成有高压启动和高压供电电路，简化了系统的设计和生产成本。 同时芯片优化设计了抗浪涌能力，可以最优成本承受2.5kV浪涌等级。芯片通过对全周期电感电流进行采样，可以获得超高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP106N 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能(UVLO)、逐周期电流限制(OCP)、过热保护(OTP)、输出过压保护(OVP)、LED 开路和短路保护等。
商品特性
- 有源功率因数校正技术
- 全电压功率因数 > 0.9
- 集成高压启动和供电电路
- 准谐振模式高效率工作
- ±1% 恒流精度
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：
- 输出过压保护(OVP)
- 逐周期电流限制(OCP)
- 前沿消隐(LEB)
- LED 开路和短路保护
- 过热保护（OTP）
- 封装类型SOP-8
应用领域
- LED 照明
