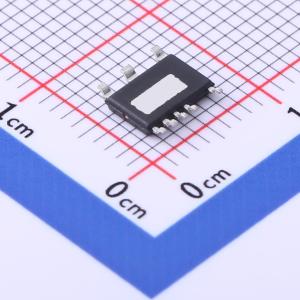

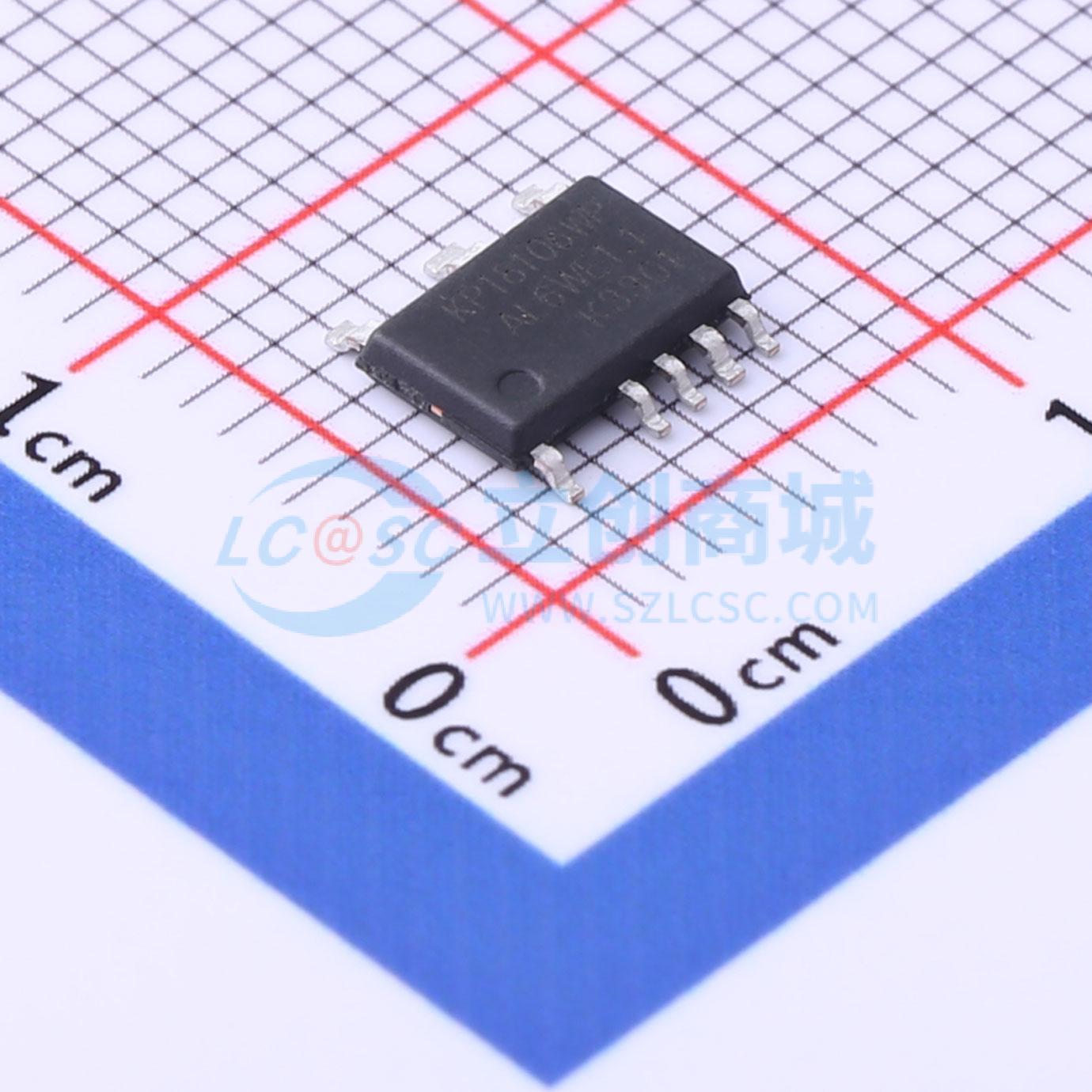

温馨提醒：图片仅供参考，商品以实物为准
KP18106WPA
高PF无频闪LED线性恒流驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP18106WPA 一款高 PF、高效率线性恒流 LED 驱动芯片，采用线性恒流技术，通过外部电阻精确设定 LED 灯串电流。芯片能满足 IEC-61000-3-2：2018 规范要求。系统有着优异的线性调整率，且外围精简无需磁性元件，满足 EMI 要求，实现小体积、长寿命，大大降低了系统成本。
- 商品型号
- KP18106WPA
- 商品编号
- C2692496
- 商品封装
- HSOP-8-EP-4.1mm
- 包装方式
- 编带
- 商品毛重
- 0.249克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 60mA | |
| 特性 | 过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
KP18106WPA 一款高 PF、高效率线性恒流 LED 驱动芯片，采用线性恒流技术，通过外部电阻精确设定 LED 灯串电流。芯片能满足 IEC-61000-3-2：2018 规范要求。系统有着优异的线性调整率，且外围精简无需磁性元件，满足 EMI 要求，实现小体积、长寿命，大大降低了系统成本。 KP18106WPA 集成有 OTP 功能，当芯片温度过高时，系统会降低输出电流，保障了系统的安全可靠性。
商品特性
- 高 PF>0.7、无频闪应用
- 满足 IEC-61000-3-2：2018 规范要求
- 集成 800V 整流桥
- 输出恒流设置 5~60 mA
- 芯片间恒流精度偏差 ±4%
- 应用方案无 EMI 问题
- 线路简单，电源系统成本低
- 内部保护功能：过热保护 (OTP)
应用领域
- LED 灯丝灯
- LED 球泡灯
- 筒灯
