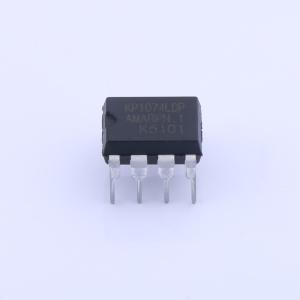

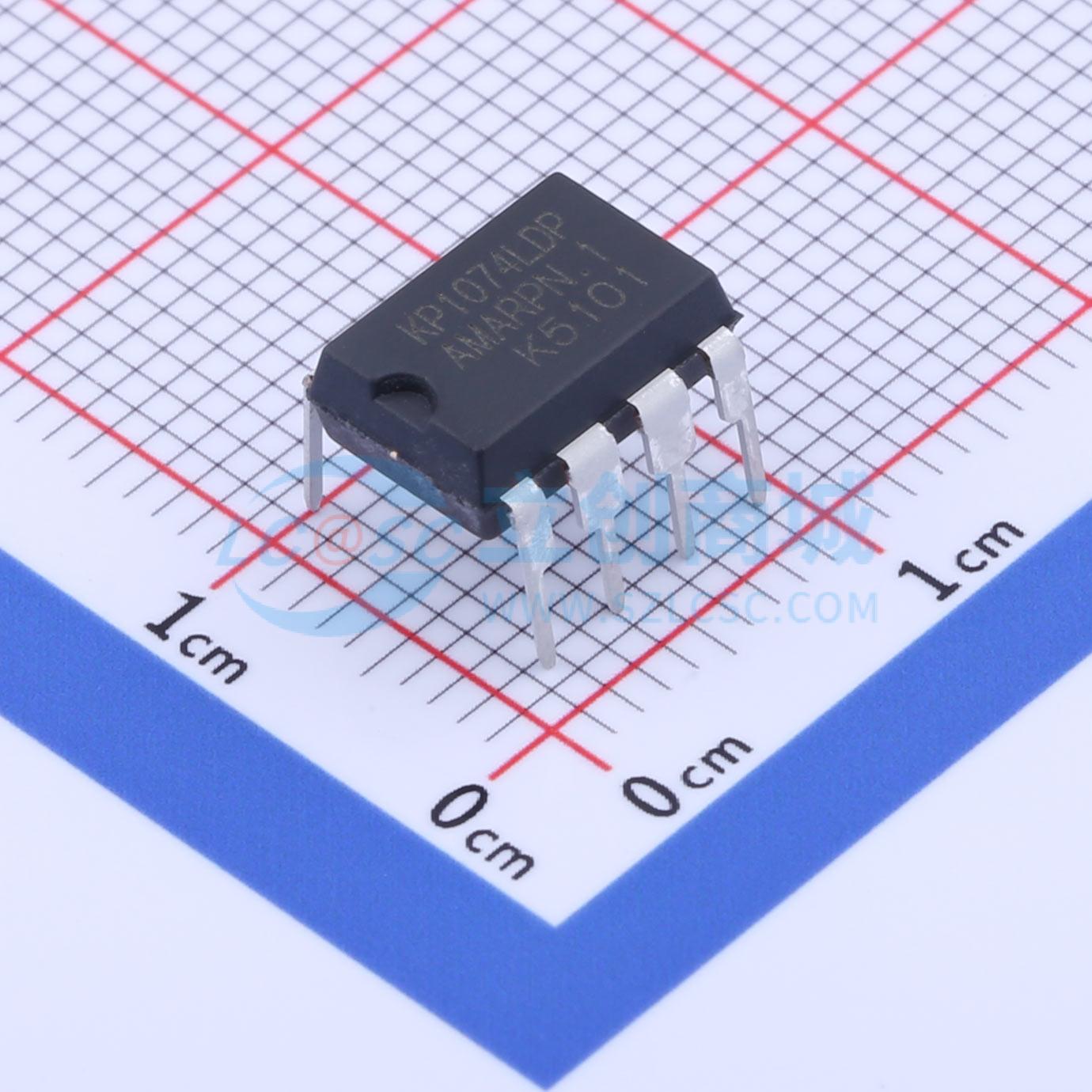

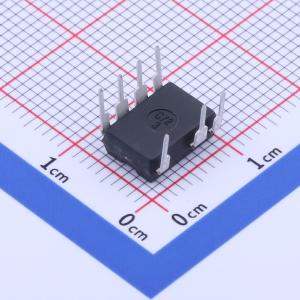

温馨提醒：图片仅供参考，商品以实物为准
KP1074LDP
输出550mA 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP107XL 系列是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压 500V 功率 MOSFET 和高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。KP107XL 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、 CS 采样电阻短路保护，LED 开路和短路保护等。
- 商品型号
- KP1074LDP
- 商品编号
- C2692477
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.928克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 72V | |
| 输出电流 | 550mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 工作电压(AC) | 176VAC~265VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
KP107XL 系列是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压 500V 功率 MOSFET 和高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。KP107XL 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、 CS 采样电阻短路保护，LED 开路和短路保护等。
商品特性
- 高度集成的恒流 LED 功率开关
- 采用准谐振的工作模式，无需辅助绕组检测消磁
- 内部集成高压 500V 功率 MOSFET 和高压自供电电路
- 集成高精度的电感电流采样技术，可获得高精度恒流输出，线电压和负载调整率优异
- 封装类型 SOP - 7 和 DIP - 7 可选
- 集成完备保护功能，如 VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、 CS 采样电阻短路保护，LED 开路和短路保护等
应用领域
- 大功率 LED 照明
