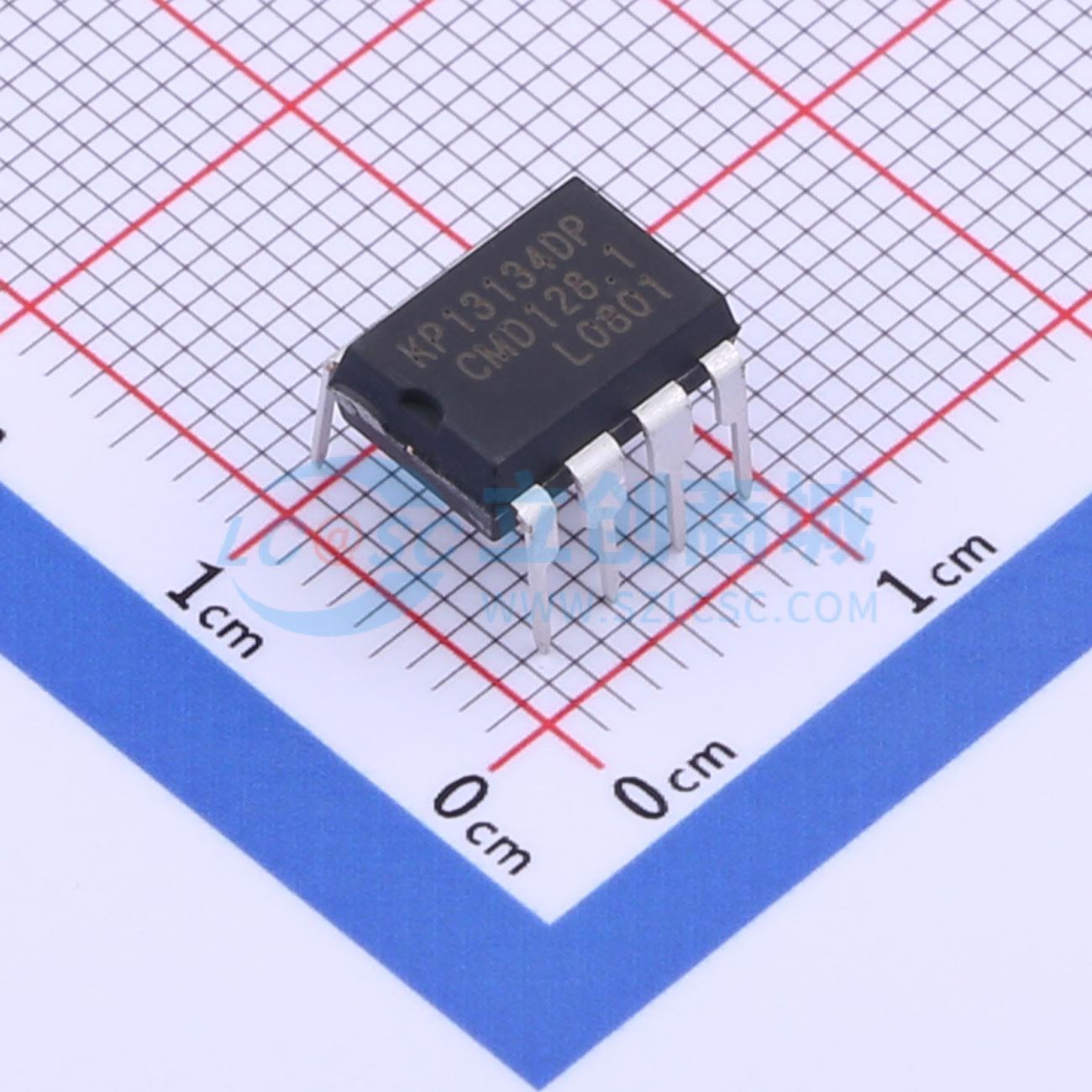

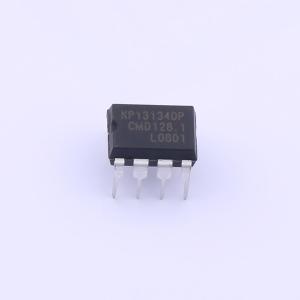

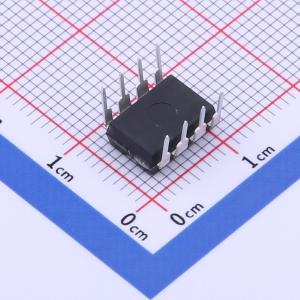

温馨提醒：图片仅供参考，商品以实物为准
KP13134DP
高效率准谐振式、原边恒流LED功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP1313XDP 是一款高性能准谐振式、原边控制LED功率开关，可提供高精度恒流输出性能，尤其适合于中大功率隔离式灯具照明电源。 KP1313XDP 利用恒流环实现准谐振控制，谷底导通的工作机制，可大大降低开关损耗提高效率的同时改善 EMC。芯片集成线电压和负载电压恒流补偿，可以获得优异的线电压和负载调整率。
- 商品型号
- KP13134DP
- 商品编号
- C2692465
- 商品封装
- DIP-8
- 包装方式
- 编带
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 100kHz | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
KP1313XDP 是一款高性能准谐振式、原边控制LED功率开关，可提供高精度恒流输出性能，尤其适合于中大功率隔离式灯具照明电源。 KP1313XDP 利用恒流环实现准谐振控制，谷底导通的工作机制，可大大降低开关损耗提高效率的同时改善 EMC。芯片集成线电压和负载电压恒流补偿，可以获得优异的线电压和负载调整率。 KP1313XDP 集成有多种保护功能：VDD 欠压保护(UVLO)、VDD 过压保护 (OVP)、过热保护 (OTP)、逐周期限流保护 (OCP) LED 开路和短路保护等。
商品特性
- 集成 650V 高压 MOSFET
- 高效率准谐振工作模式
- 支持双绕组原边反馈设计，外围精简
- ±5% 高恒流精度
- 超低工作电流
- 集成线电压和负载电压的恒流补偿
- 集成完善的保护功能：输出过压保护 (OVP)、VDD 欠压保护 (UVLO)、逐周期限流保护 (OCP)、LED 开路和短路保护、过温保护 (OTP)、前沿消隐 (LEB)
应用领域
- 大功率 LED 照明
