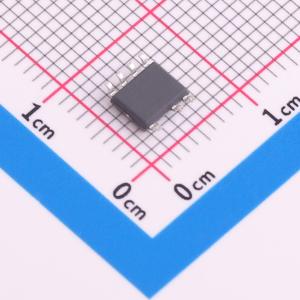

温馨提醒：图片仅供参考，商品以实物为准
KP15113SPA
高性能、临界模式升压型PFC恒压功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP1511X 是一款高度集成的升压式 PFC 恒压功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、超低谐波失真和高效率的要求。 KP1511X 内部集成消磁信号检测技术，同时集成有高压启动供电电路和高压 MOSFET，无需辅助绕组检测消磁和供电，只需很少的外围器件，极大的简化了系统的设计和生产成本。 KP1511X 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、 输出欠压保护 (UVP) 等。
- 商品型号
- KP15113SPA
- 商品编号
- C2692452
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 9V~11.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 2.8Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
KP1511X 是一款高度集成的升压式 PFC 恒压功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、超低谐波失真和高效率的要求。 KP1511X 内部集成消磁信号检测技术，同时集成有高压启动供电电路和高压 MOSFET，无需辅助绕组检测消磁和供电，只需很少的外围器件，极大的简化了系统的设计和生产成本。 KP1511X 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、 输出欠压保护 (UVP) 等。
商品特性
- 准谐振模式高效率工作
- 支持无辅助绕组设计
- 集成高压启动和供电电路
- 集成高压 MOSFET
- 单级有源功率因数校正技术
- 全电压功率因数 > 0.9，THD < 10%
- 系统启动时间 < 200 ms
- 高精度恒压控制
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：
- 输出过压保护 (OVP)
- 输出欠压保护 (UVP)
- 逐周期电流限制 (OCP)
- 前沿消隐 (LEB)
- 过热保护 (OTP)
- 封装类型 SOP - 7 和 DIP - 8
